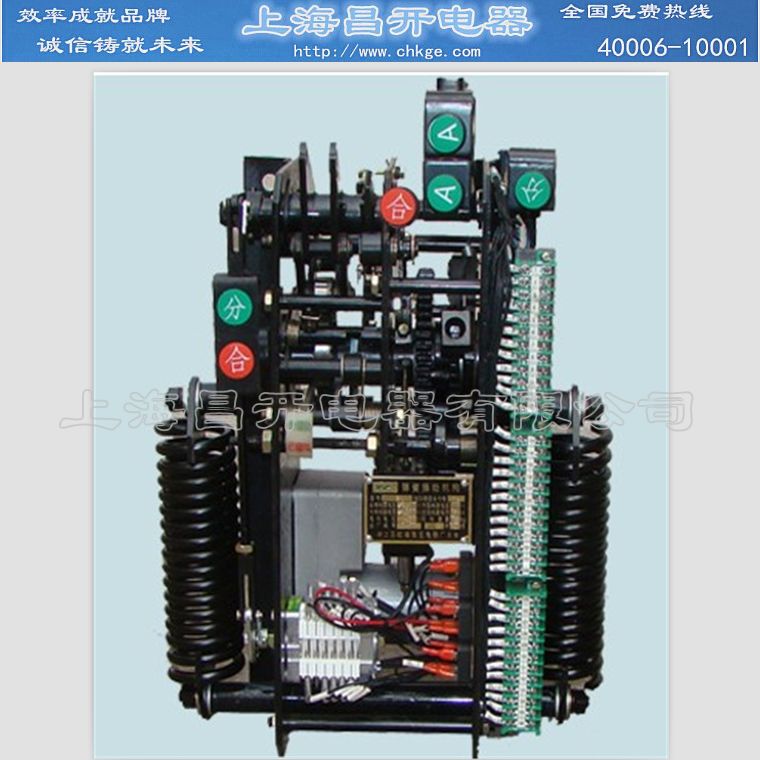

CT19BW弹簧操作机构_电工电气
一、概述
本产品可以操作各类10KV固定柜上之ZN28型户内高压真空断路器及其合闸功与之相当的其他各类 高压断路器之用。有过电流及失压脱扣保护功能，其寿机械寿命为2000次。由于该构宽宽比CT19A型有缩小，宽度仅300mm，不仅增加了机构整体的稳定性，更适宜于老柜上的无油化改造用。(该机构输出转换为50°～55°)
二、主要技术参数
规格
重量kg
体积
高×宽×深mm
电坳机输入功率(W)
合闸弹簧(mm)
匹配真空断路器开断电流（KA）
CT19B-Ⅰ
38
550×330×180
110
φ7
20
CT19B-Ⅱ
38
550×330×180
110
φ8
31.5
CT19B-Ⅲ
38
550×330×180
150
φ8+φ4
40
1.储能电机采用单相永磁直流电机，如用户需要采用交流电流电源时，则增加啬全波整流电流，(桥堆)供给储能电动机工作。
2.合分闸电磁铁采用螺管式电磁铁。
3.机构输出轴工作转动角为50～55度。
CD19B机构主要技术数据表(表内所列电阻值均为温度＋20℃时数值)
额定工作电压(V)
～110
～220
～380
-48
-110
-220
额定工作电流(A)
分
2.8
1.6
2.3
1.5
合
1.5
1
1.5
0.68
额定电功率(W)
分
308
352
255
264
合
105
220
165
150
20℃时线圈电阻值(Ω)
分
12±0.6
48±2.4
48±2.5
190±10
合
20±1
73±4
73±4
325±15
正常工作电压范围
合闸:85%～110%额定工作电压
分闸:65%～120%额定工作电压,小于30％的额定工作电压时不得分闸
三、外形安装尺寸
