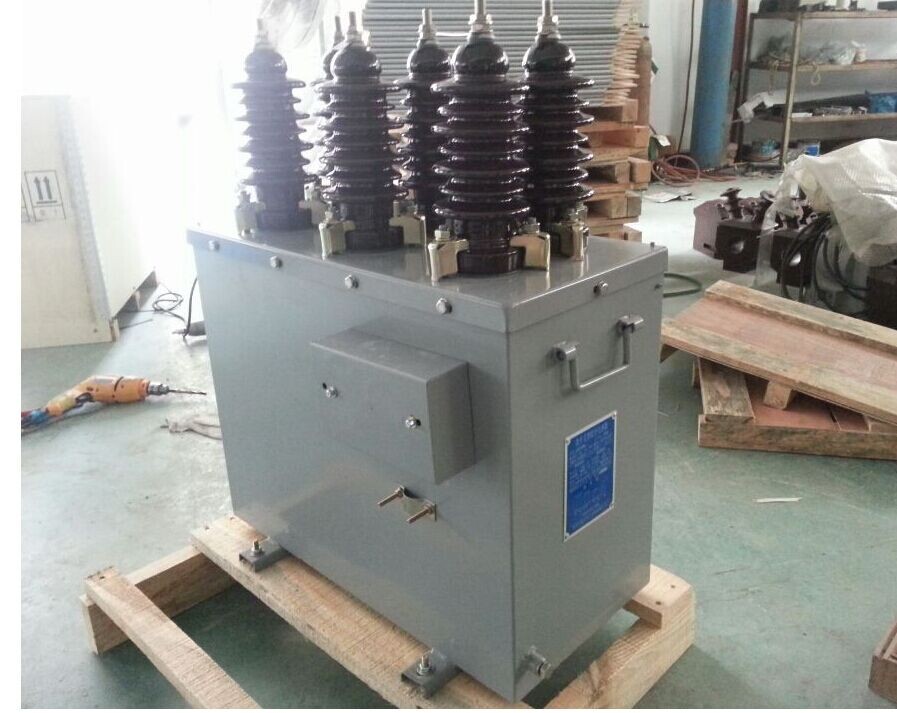

JLSZW-10KV整体干式铁桶计量箱
JLSZW-10、6、3整体干式计量箱适用于50HZ三相交流、额定电压为6KV、10KV、35KV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。对防止窃电，节约能源，加强供电管理具有主要作用，各项技术指标完全符合国家：GB17201-1997、GB1208-1997、GB1207-1997和企业Q/YCD02-2000标准准要求，获得国家技术监督局制造计量器具，许可证（03820397），产品经国家变压器监督检验中心检验合格，是国家经贸委批准列入第三批全国城乡电网与改造推荐产品。
JLSZW-10、6、3整体干式计量箱 主要技术参数
测量绕组的绝缘电阻和出厂值进行比较。
2、检查二次回路的接线是否正确、接线盒螺丝和压板位置是否正常。
订货须知：
JLSZW-10、6、3整体干式计量箱本产品可取代油浸式电力计量箱 由组合互感器和仪表箱两个部分组成。 组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。
仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。
1、额定电压：35KV 10KV 6KV
2、准确等级：0.5和0.2级 0.5S和0.2S级
3、额定变比：电压比：35000/100V、10000/100V、6000/100V
电比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等规格。
4、双电流比规格：双变比电流二次电流有注明电流变比为1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2为小电流变比S1、S3为大电流变比，其中电流变比接法应按对应的变压器最大容量选择
5、额定容量：6KV 0.2、0.2S级 电压部分：2×20VA 电流部分：2×10VA 0.5级 电压部分：2×25VA 电流部分：2×10VA 10KV 0.2、0.2S、0.5级 电压部分：2×25VA 电流部分：2×10VA 35KV 0.2、0.2S、0.5级 电压部分：2×50VA 电流部分：2×10VA
JLSZW-10、6、3整体干式计量箱使用条件
本产品在环境温-30°C～+40°C的范围内，海拔2500米以下使用。空气温度不大于85%安装场所无严重的震动和颠簸，应无腐蚀性强烈的气体，不宜安装在易燃易爆的地方。
七、使用前的检查及维护
3、检查箱体外壳接地是否良好，防雷保护措施是否妥协。
4、连接一次线时，应与电网的相序一致，P1、P2的进出接线必须正确。
5、电压互感器二次不允许短路，电流互感器二次不允许开路，电压互感器、电流互感器二次及箱壳必须可靠接地，确保仪表和人身安全。
订货时，用户应向制造厂提出如下内容：
1、额定一次电压比、电流比；
2、准确等级；
3、使用条件；
4、配电度表的种类和数量以及精度等级
