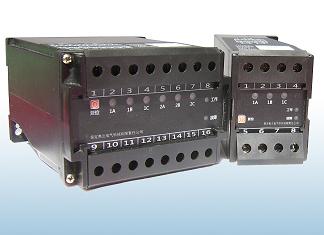

供应AL-CTB系列电流互感器二次过电压保护器
在电力系统中，电流互感器（CT）应用一次电流的测量与控制，正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。
根据电力系统的实际需求，我公司在第一代保护器的基础上，又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流小，可满足各种CT保护的需要。
二、用    途
电流互感器二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路，面板上自动显示故障部位，并有无源接点信号输出。故障排除后，按手动复位按钮(或CTB自动复位)，电路恢复原状态后又可重新投入正常运行。
三、接线原理
一般情况下，电流互感器均接在A、B、C三相上，少数接在两相上，个别接在一相上。电流互感器二次绕组接线绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接，二次绕组A、B、C对应连接在保护器A、B、C接线端子上，A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。若只用A、B绕组，C相可以不接线不会影响保护器的正常工作。
AC220V电源直接接在保护器AC220V端子上，一对常开为无源输出端子，供用户根据实际需要使用。
四、基本功能
?    输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；
?    二次侧保护电压可自己设置，满足不同场合使用；
?    保护后有故障点位置显示，方便故障排除；
?    保护后有接点信号输出，便于系统连接使用；
?    保护后复位有人工手动按钮复位和故障消失后自动复位两种，方便用户选择；
?    采用省面积和轨道安装设计，方便安装使用。
五、技术指标
正常漏电流IL20V    ≤1μA
输入电阻    ＞100MΩ
导通电压    150V，或用户自定义
导通时间    T  s≤50μs
报警输出接点容量    AC220V/5A；DC110V/5A
保护继电器接点容量    AC220V/5A
保护电流    5A
工作环境    温度：-20℃～+70℃  湿度：≤95%RH
复位方式    手动按钮复位；自动复位可选
抗震性能    10-50-10HZ    2g  3min
可靠安全性    符合IEC834-1要求
工作电源    AC220V，50HZ
功耗    ≤5W
安装方式    轨道式
六、型号说明
AL—  CTB    —  N


七、  选型目录
型号    绕组数    外部尺寸
AL-CTB  –  3    3个绕组    长：55；宽：75；高120
AL-CTB  –  6    6个绕组    长：75；宽：110；高120
AL-CTB-9    9个绕组    长：75；宽：110；高120
八、安装、现场检测与维护
8.1      安装
8.1.1  保护器安装点距被保护CT距离应尽量近，并便于巡视。
8.1.2  引线较长时尽量采用铠装电缆，以防断线。
8.2      现场检测
8.2.1  保护器使用前应进行检测，用万用表电阻档测试A（或B或C）与N两端时，其绝缘电阻值应大于几兆欧。
8.2.2  动作值测试时，首先把调压器调到0V位置，接通保护器和调压器AC220V电源，保护器工作指示灯亮，慢慢调高调压器输出电压至保护器动作电压值，将此电压瞬间施加于保护器的A（或B或C）与N两端，此时保护器应动作，相应的动作指示灯亮，同时用万用表测量保护器输出接点，开接点闭合，最后按复位按钮，保护器复位后动作指示灯应熄灭。
测试回路中应加限流电阻，将输出电流调整在  0.1A-5A以内。
8.3      维护
8.3.1  任一型号的AL-CTB均无需维护。
8.3.2  每月可巡查一次  ，每三年进行一次检测。
九、产品保护原理
保护器的基本元件是本公司自行研制的特种Zn0压敏电阻，它并联于CT二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20V。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于1mA，对该回路保护动作值和表计准确度的影响可以忽略不计。
