RN1、RN2、RN3型户内高压限流熔断器【温州曙光现货批发销售】

RN2高压熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。

型式选择编辑

RN2高压熔断器,在3～66kV的电站和变电所常用的高压熔断器有两大类：一类

高压熔断器是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN1和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位， 正好电流过零时产生零休，才能开断电路，限流作用不明显。常用的为跌落式熔断器，型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13和PRW系列型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。户外瓷套式限流熔断器RW 10- 35/0.5~50-2000MVA 型中RW10-35/0.5~1-2000MVA为保护35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。

户外产品

RN1高压熔断器目前一般用到的户外式高压熔断器主要是指跌落式高压熔断器，保护输电线路和配电变压器。

跌落式高压熔断器由固定的支架和活动的熔断管组成，熔断管(熔体管)由树脂层卷纸板制成，中间衬以石棉。焙丝两端各压接一段连接用的编织铜绞线，它穿过熔断管，用螺丝固定上下两端的动触头上，可动的上触头被熔丝拉紧固定，并被上静触头上的“鸭嘴”中的凸撑卡住，熔断器处于“通路”位置，熔丝熔断时。熔管内产生电弧．熔管内壁在电弧作用下产生大量气体，气体高速向外喷出，产生强烈的去游离作用，在电流过零时将电弧熄灭。同时，熔丝熔断以后，熔断管上的上触头松脱，由于熔管的自重而从上静触头的“鸭嘴“中滑脱，迅速跌落。

RN1-10高压熔断器概述：

额定电压：10KV

额定电流：100A（安培数可根据需求订货，这里只是参考）

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线

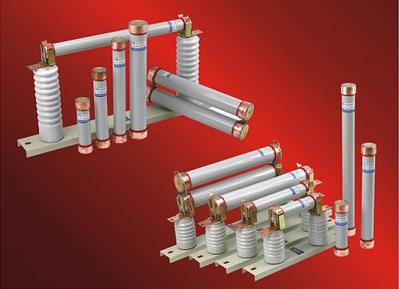

RN1型户内高压限流熔断器,用于电力线路的过载及短路保护.所谓限流就是熔断器在短路电流达到峰值之前就将其切断的功能.

熔断特性：

当通过熔断器的电流为其额定电流的1.3倍时,1小时不熔断;

当通过熔断器的电流为其额定电流的2倍时,1小时内熔断

RN1型户内高压限流熔断器,用于电压互感器的保护,其断流容量为1000MVA。在短路时以限制线路电流到最小值的方式进行瞬时开断，1分钟内熔断电流应在0.6-1.8A范围内。

常用熔断器型号:详细说明XRNT-10 XRNT-12 XRNT XRNT1 温州订购

xrnt-12/63熔断器 xrnt-12(10)kv系列熔断器型号： xrnt-12/10a高压限流熔断器,xrnt-12/16a高压限流熔断器 xrnt-12/20a高压限流熔断器,xrnt-12/25a高压限流熔断器 xrnt-12/31.5a高压限流熔断器,xrnt-12/40a高压限流熔断器 xrnt-12/50a高压限流熔断器,xrnt-12/63a高压限流熔断器 xrnt-xrnt-12/80a高压限流熔断器,xrnt-12/100a高压限流熔断器 xrnt-12/125a高压限流熔断器,xrnt-12/160a高压限流熔断器 xrnt1-12/200a高压限流熔断器,xrnt-12/250a高压限流熔断器 xrnt-40.5(35)kv系列熔断器型号： xrnt-40.5/3.15a高压限流熔断器 xrnt-40.5/6.3a高压限流熔断器，xrnt-40.5/10a高压限流熔断器 xrnt-40.5/16a高压限流熔断器，xrnt-40.5/20a高压限流熔断器 xrnt-40.5/25a高压限流熔断器，xrnt-40.5/40a高压限流熔断器 xrnt-40.5/50a高压限流熔断器，xrnt-40.5/63a高压限流熔断器 xrnt1产品介绍： xrnt1系列插入式变压器保护用高压限流熔断器适用于户内交流50hz，额定电压10kv(12kv)、35kv(40.5kv)系统，并可与其它保护电器(如负荷开关、真空接触器)配合使用来保护电力变压器及电力设备的过载或短路等保护元件详细说明

xrnt-12/63熔断器 xrnt1-12(10)kv系列熔断器型号： xrnt1-12/10a高压限流熔断器,xrnt1-12/16a高压限流熔断器 xrnt1-12/20a高压限流熔断器,xrnt1-12/25a高压限流熔断器 xrnt1-12/31.5a高压限流熔断器,xrnt1-12/40a高压限流熔断器 xrnt1-12/50a高压限流熔断器,xrnt1-12/63a高压限流熔断器 xrnt1-xrnt1-12/80a高压限流熔断器,xrnt1-12/100a高压限流熔断器 xrnt1-12/125a高压限流熔断器,xrnt1-12/160a高压限流熔断器 xrnt1-12/200a高压限流熔断器,xrnt1-12/250a高压限流熔断器 xrnt1-40.5(35)kv系列熔断器型号： xrnt1-40.5/3.15a高压限流熔断器 xrnt1-40.5/6.3a高压限流熔断器，xrnt1-40.5/10a高压限流熔断器 xrnt1-40.5/16a高压限流熔断器，xrnt1-40.5/20a高压限流熔断器 xrnt1-40.5/25a高压限流熔断器，xrnt1-40.5/40a高压限流熔断器 xrnt1-40.5/50a高压限流熔断器，xrnt1-40.5/63a高压限流熔断器 xrnt1产品介绍： xrnt1系列插入式变压器保护用高压限流熔断器适用于户内交流50hz，额定电压10kv(12kv)、35kv(40.5kv)系统，并可与其它保护电器(如负荷开关、真空接触器)配合使用来保护电力变压器及电力设备的过载或短路等保护元件

RN2高压熔断器

一、用途：

户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。

RN1-10熔断器公司其它供应：

RN1-10/2-25A高压熔断器

RN1-10/30-75A高压熔断器

RN1-10/100-200A高压熔断器

高分段能力高压限流熔断器：

一、用途：

变压器保护：XRNT SDLAJ SFLAJ SKLAJ STR4

电动机保护：XRNM XRNM1 RNK WDNHO WFNHO WKNHO

互感器保护：XRNP RN1

电容器保护：BR1 BR2 BRN BRW BRW2 RYN1 PT-10

线 路 保护：RN1 RN1 RN3 RN4 RN5 RN6 RXWO RW9 RW10 RWJ

二、电压等级有:3KV 6KY 7.2KV 10KV 12KV 15KV 15.5KV 20KV 24KV 35KV 40.5KV

三、技术标准： GB15166-2 IEC280-1 英国BS 德国DIN □RN1型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓限流就是熔断器在短路电流达到峰值之前就将其切断的功能。



RN2高压熔断器使用条件：

1.适用于环境温度上限40℃，下限-30℃之内。

2.海拔不超过1000m，风速不大于35m/s

3.熔断器不适用于下述场所

3.1有燃料或爆炸危险的场所。

3.2有剧烈震动或冲击的场所。

3.3有异电化学气体作用及严重空气污秽，烟雾地区。



RN2高压熔断器

一、用途：

变压器保护：XRNT SDLAJ SFLAJ SKLAJ STR4

电动机保护：XRNM XRNM1 RNK WDNHO WFNHO WKNHO

互感器保护：XRNP RN1

电容器保护：BR1 BR2 BRN BRW BRW2 RYN1 PT-10

线 路 保护：RN1 RN1 RN3 RN4 RN5 RN6 RXWO RW9 RW10 RWJ

RN2高压熔断器

二、电压等级有:3KV 6KY 7.2KV 10KV 12KV 15KV 15.5KV 20KV 24KV 35KV 40.5KV

三、技术标准： GB15166-2 IEC280-1 英国BS 德国DIN □RN1型户内高压限流熔断器，用于电力线路的过载。
