施耐德10KV-24KV的中压柜子

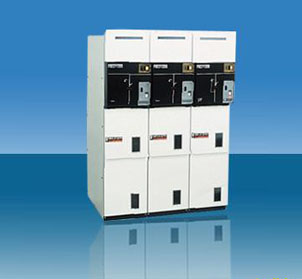

施耐德SM6
SM6是可扩展模块组合式,金属密封开关柜系列产品,选用的开关装置包括:
负荷开关 ：
Fluarc SF1或SFset断路器
Rollarc400或400D接触器
隔离开关：
SM6柜用于工矿企业二次变电站24KV以下的用户和配电站。此外,SM6能保证人身和设备安全,便于安装和操作。
SM6柜设计用于户内安装(lP2XC),实际尺寸为:
375-750mm宽
1600mm高
840mm深
适用于配电室或箱式变电站内安装,电缆从正面接线。
额定电流:
400-630-1250A
额定电压:12KVSM6系列是配备固定金属外壳，事按照IEC标准设计，使用六氟化硫开关的模块化的，结构简单，安装方便的户内二次配电开关设备。适用于1-24kV的不接地或接地系统。防护等级为IP2XC,运行日平均环境温度为-5°C至35°C，最大为40°C。已通过西安型式试验，在国内的二次配电网中有广泛的应用。SM6开关就其结构而言是一种箱式结构的内二次配电开关设备。它共分为以下几个彼此以接地金属板或绝缘隔板分隔成的几个隔室：灭弧室，母线室，电缆室和低压间。技术说明： 额定电压 12kV
运行电压 10kV
频率 50HZ
额定公频耐压 相对地 42kV，断口对断口 48kV
额定电流 630A，转移电流 1750A
开关热稳定电流 20kA/3S 或 25kA/1S
开关动稳定电流(峰值电流) 50kA 或 63kA
接地到动稳定电流(峰值电流) 50kA 或 63kA
