浙江华柜XGN66-12中置柜性价比高

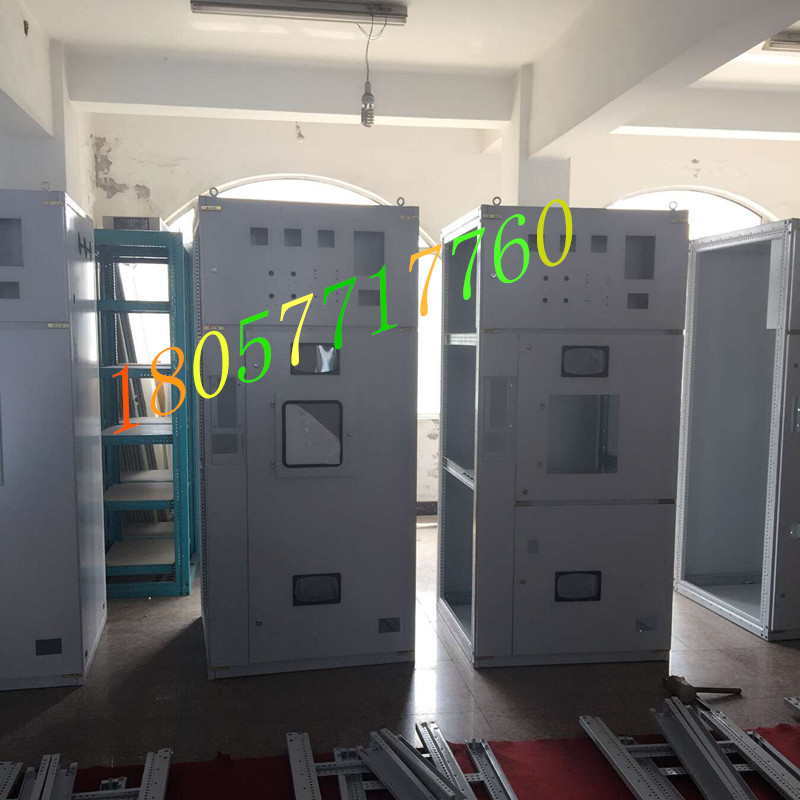

·  产品概述

    XGN66-12(Z)箱式交流金属封闭开关柜，适用于额定电压3、6、12kV三相交流50Hz系统中作为接受与分配电能之用。主开关采用ZN21-12及ZN28-12系列真空断路器，亦可安装VS1、VD4、ZN68等系列真空断路器。隔离开关采用GN30-10系列旋转式隔离开关。产品选用新型的电器远器件，技术性能高，且整体结构设计新颖，组装式结构，操作力小，维护方便。“五防”闭锁功能可靠，又具有体积小，箱体工艺先进，柜间封闭。柜内仪表室、母线室、断路器室、电缆室分隔封闭，各室有独立自然通风泄压通道口及寿命长，维护工作量少，安装检修方便，运行可靠性高操作简便等特点，是12kV级固定式开关柜更新换代的新型产品。并满足机械部、电力部提出的“五防”闭锁功能。本开关柜符合国家标准GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》的要求。

·  箱型固定式交流金属封闭开关柜设备(简称开关柜)适用于6~10kV三相交流580Hz系统中作为接受与分配电能之用，特别适用于操作频繁的场所，如电厂、变电所(站)、箱式变电站、商业用电及工矿企业的使用。其母线系统为单母线结构。

开关柜符合国家标准GB3906《3~35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、IEC60298《金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准，达到“五防”闭

XGN66-12(Z)型箱式金属封闭真空开关柜是国家电科院组织设计开发以替代GG -1A 型老产品的新型固定式开关柜。产品符合GB3906《3-35KV交流金属封闭开关设备》、DL-404《户内交流高压开关柜订货技术条件》。 本产品有别于母联敝开式GG-1A型开关柜，它所有带电工作单元均按其功能分别由金属封闭于母联箱，断路器箱、电缆箱内。各功能箱各有其释压通道。 本产品全机械式防误操作闭锁机构，使得开关柜的操作均被固定“五防”操作程序所规范。强制性确保“五防”功能。 本产品相对于老式GG-1A型开关柜有较小的柜形及安装尺寸。 本产品适用于3～10KV/50Hz单母线及单母线分段系统，作为接受和分配电能，电能计量用。并对线路实行控制、保护和监测。

  1、产品概述   XGN66-12型户内交流金属封闭开关设备(以下简称开关柜)是新一代高压电器成套产品，符合国家标准GB3906《3~35kV交流金属封闭开关设备》和电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备

和控制设备》的要求。

  该产品吸收了国外的先进技术，针对目前我国现有同类开关柜在运行中发生的事故率较高和体积庞大等问题而自行设计研制的。具有柜体体积小(仅普通开关柜体积的50%)，断路器性能好，可靠性高，“五防”联锁机构可靠、简单等优点。

  开关柜适合于3.6-12KV三相交流50Hz单母线分段的户内成套装置，作为接受和分配电能之用，并具有对电路进行控制，保护和监测等功能，可适用在各类型发电厂，变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭站中。 2、使用环境  2.1、环境温度上限+40℃，下限-10℃；

 2.2、海拔高度不超过1000m；

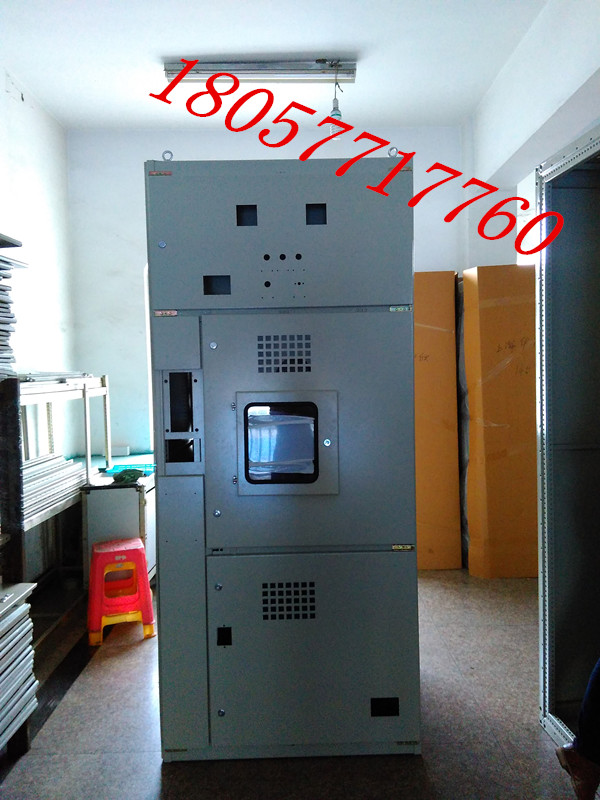

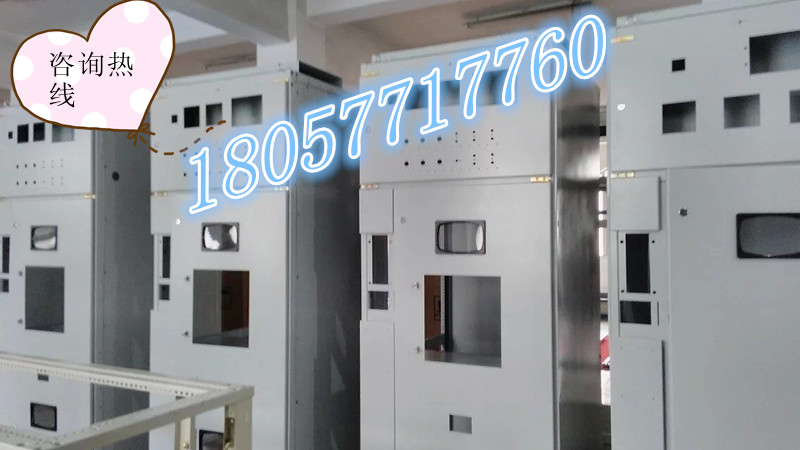

 2.3、空气相对湿度日平均值不大于95%，月平均值不大于90%；水蒸汽日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3Mpa；  3、主要结构与特征  3.1、柜体采用优质角钢焊接而成。

 3.2、断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全。

 3.3、采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

 3.4、整柜防护等级IP2X。

 3.5、设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

 3.6、具有可靠的接地系统。

 3.7、门上装有观察窗，可清楚观察到柜内元件地工作状态。

 3.8、操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

 3.9、进出线电缆低于柜底前部，方便用户连接。
