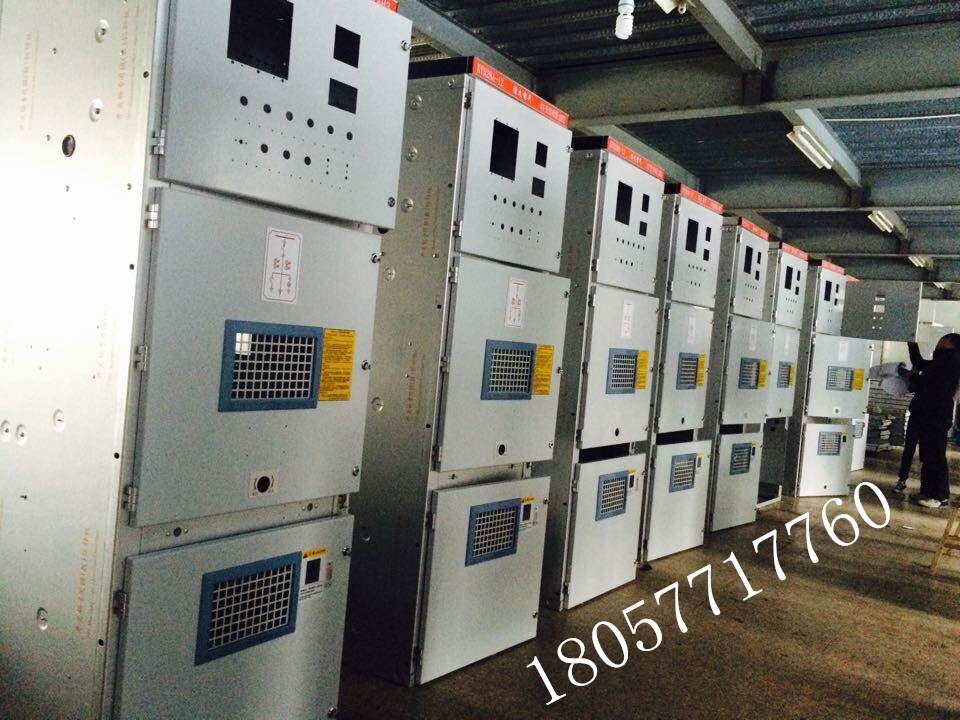

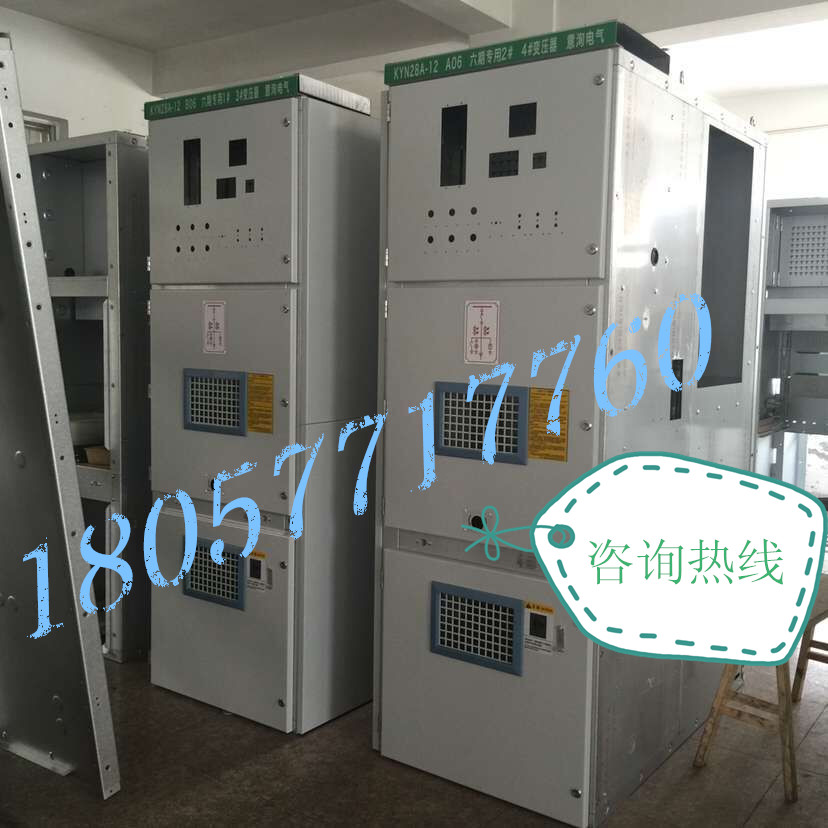

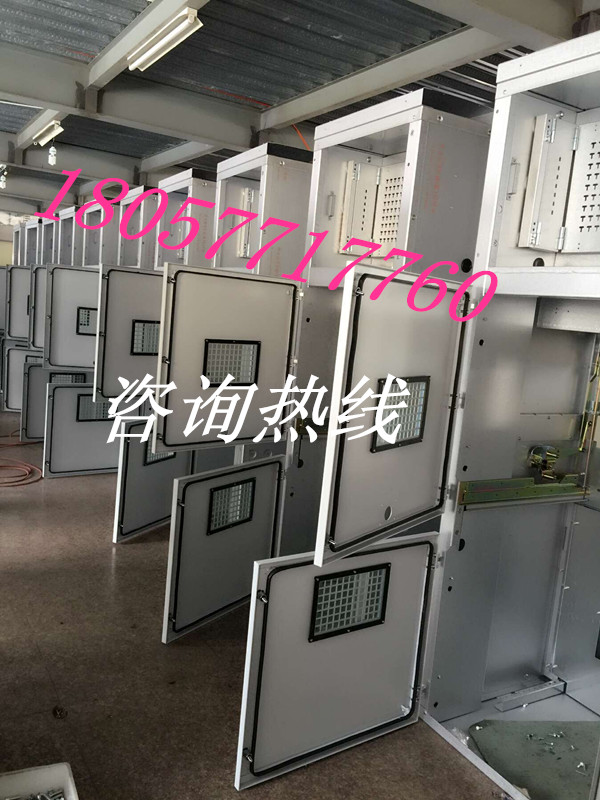

KYN28A-12铠装中置式高压金属封闭开关设备

1开关柜满足以下技术条件

1.1 使用环境条件:

安装地点:户内

海拔高度:≤1000M

环境温度:－15℃～＋40℃

最大日温差:≤25K

月平均相对湿度:≤90%

日平均相对湿度:≤95%

抗地震烈度:8度

1.2 主要电气指标

1.21高压开关柜的额定电压:3.6KV、7.2KV、12KV

1.2.2高压开关柜的额定频率:50HZ

1.2.3温升:主回路在额定电流和额定频率下的温升,除遵守GB/T 11022-1999《高压开关设备和控制设备标准的通用技术条件》的规定外,再作如下补充:

     1)柜内组件的温升值不超过该组件相应标准的规定。

     2)可触及的外壳和盖板的温升不超过30K。

1.2.4额定短路开断电流和关合电流：

     1)额定短路开断电流:20～40KA。

     2)额定短路关合电流(峰值)为相应额定短路开断电流的2.5倍。

1.2.5额定热稳定电流(4s时):20～40KA

1.2.6额定动稳定电流(峰值)为额定动稳定电流电流的2.5倍。

1.2.7开断额定短路电流次数50～100次。

1.2.8开断额定电流次数20000～30000次。

1.2.9分合闸机构和辅助回路的额定电压:交流、直流220V。

1.2.10以上各项具体参数值风:“主要技术参数表”。

1.2.11额定绝缘水平:高压开头柜额定绝缘水平符合下表规定:（单位:KV）



加电压部位   额定电压	柜体及开关设备绝缘的工频耐压值		柜体及开关设备绝缘的雷电冲击耐压值(峰值)
	主绝缘对地	隔离断口间的绝缘	主绝缘对地	隔离断口的绝缘
12	42	48	75	85



所有电所设备和柜内绝缘处理均符合全工况的要求。

1.1.12高压开关柜中各组件及其支持绝缘件的外绝缘爬电距离符合国家及原电力部的要求,根据需要可以另配防凝露装置。

1.1.13高压开关柜的结构保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。

1.1.14高压开关柜中各组件及其导体的连接处,在夏季高温期间也不会超过有关标准规定的使用温度。

1.1.15对组(部)件的要求：

    1)同型产品内额定值和结构相同的组件能互换。

    2)装于高压开关柜上的各组件符合它们各自的技术标准。

1.2.16防护等级和内部故障：

    1)单纯以空气作为绝缘介质时,柜内各相导体的相间与对地净距符合国家有关标准。

    2)为防止人体接近高压开关柜的高压带电部分和触及运动部分的防护等级为:IP4X能阻止直径≥1.0MM的金属丝或厚度≥1.0MM的窄条等物体进入。

    3)对于内部故障,满足下列要求:

    金属封闭式高压开关柜能防止因本身缺陷、异常或误操作导致的电弧伤及工作人员。采取防止人为造成内部故障的措施,加装防止误操作的闭锁装置。考虑到由于内部组件的故障引起室内过压及压力释放而设置了泄压通道。

2 结构配置

2.1外壳

2.1.1总则

    中置式高压开关柜内的外壳为厚度不小于2MM的进口优质敷铝锌板,内部部分钢板为镀锌钢板,门和盖板为优质冷轧钢板,并作喷塑外处理,主回路的一切组件均安装在金属外壳内,外壳内的防护等级满足IP4X的要求,断路器室门打开为IP2X。开关柜用铆螺钉相连接,各功能隔室的隔板均可拆开.

2.1.2盖板和门

    当盖板和门是外壳的一部分时,盖板和门由金属制成,其防护等级与外壳相同,根据需要进入高压隔室的不同情况,盖板和门分成两类。

 · 正常操作和维护时不需要打开的盖板(固定盖板),若不用工具,不能打开、拆下或移动。

 · 在正常操作和维护时不需要打开的盖板(可移动的盖板、门)不需要工具即可打开或移动,并加有适当的联锁装置来保证操作者的安全。

 · 高压开关柜中,当隔室可能触及的主回路部分不带电时才能打开盖板和门。

2.1.3观察窗

观察窗位置为便于观察运行中的设备,并达到外壳规定的防护等级,观察窗使用机械强度与外壳相近的耐火透明材料遮盖,并与高压导电体保持有足够的电气间隙.

2.1.4通风管、排气口

     通风窗和排气口的防护等级,与外壳相同。通风窗彩网状编织物,有足够的机械强度,通风窗和排气口的位置能使排出的油气和蒸气不致危及操作者和其他正常运行设备的安全。

手车

中置式手车柜中的手车与柜体的绝缘配合及机构联锁安全、可靠、灵活手车在柜内的工作试验,移出位置具有定位装置。在同类型开关中的手车右以互换。

功能室

开关柜主要元器件分别置于手车室、母线室、电缆室和仪表室中,有独立的泄压通道隔室之间的防护等级为IP2X。

隔板和活门

2.2.1隔板和活门满足防护等级要求。

2.2.2高压开关柜中各间隔室之间采用金属隔板,并可靠接地。

2.2.3开关柜的活门是金属门，并接地。

2.3  接地系统

2.3.1没所有高压柜柜整个长度延伸方向设有专用的接地导体,该接地导体应与主接地网相连。

2.3.2专用接地导体所承受的动、热稳定电流,不小于铭牌额定短路开断电流的86.6﹪。

2.3.3高压开关柜的金属骨架及安装于柜内的高压电器的金属支架均与专用接地体有良好的电气连接。

2.3.4主回路中凡能与其他部分隔离的每一个部件均接地。

2.3.5在正常情况下可抽件中应接地的金属部分,在试验或隔离位置、处于隔离断口规定的条件(SD201《交流高压隔离形状的技术条件》下,以及当辅助回路未完全断开的任一中间位置时,均能保持良好的接地连接。

2.3.6高压形状柜之间的专门接地导体均相互连接,并通过专用端子连接牢固。

2.4断路器
