XGN66-12柜，XGN66-12高压柜型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用，对电路起到控制、保护和检测等功能，还可以用于频繁操作的场所，具备完善的“五防”功能。本产品符合我国国家标准GB3906—2006《3.6kV -40.5kV交流金属封闭开关设备》和国际电工委员会标准 IEC298(1990)《1kV以上52kV及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007《3.6kV～40.5kV交流金属封闭开关设备和控制设备》的有关规定。

浙江华柜电气有限公司有限公司
联系电话：0577-61668801
手机号： 18057717760

联系人：蒋先生

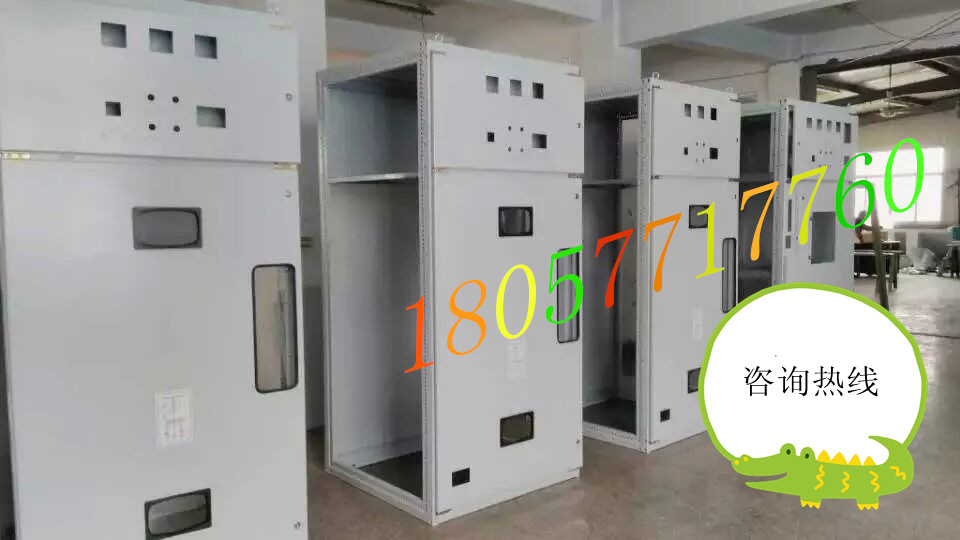

3. XGN66-12柜产品特点
3.1 柜体采用优质冷轧钢板组装而成，精度
高， 易于批量生产；
3.2 配用全新型复合绝缘真空断路器，断路
器采用手车落地式结构，并具有互换性
好，更换简单的特点；
3.3 手车架中装有丝杆螺母推进机构可轻松
移动手车，并能防止误操作而损坏推进
机构；
3.4 所有的操作均在柜门关闭状态下进行；
3.5 主开关、手车、柜体之间的联锁均采用
强制性机械闭锁方式，满足"五防"功能；
3.6 断路器室、母线室和电缆室上方均设有
泄压盖板；
3.7 主回路采用绝缘母线，相间及连接头配
用阻燃材料注塑而成的绝缘套，主母线
为分段母线，相邻柜间;用母线套管隔
开，能有效防止事故蔓延；
3.8 电缆室空间充裕、可连接多根电缆；
3.9外壳防护等级为IP4X，手车室门打开防
护等级IP2X。
4.产品设计、制造、检验所遵循的主要标准
IEC62271 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》
IEC60694 《高压开关设备和控制设备标准的共用条款》
GB3906 《3.6kV-40.5 kV交流金属封闭开关设备和控制设备》
GB311.1 《高压输变点设备的绝缘配合》
GB/T11022 《高压开关设备和控制设备标准的共用技术要求》；
DL/T404 《户内交流高压开关柜订货技术条件》；
5.XGN66-12柜主要技术参数
5.1使用环境条件：
5.1.1 正常工作条件
a.周围空气温度： 上限 +40℃， 下限 -10℃。
b.海拔：设备安装场所的海拔高度1000m。
c.湿度
相对湿度：日平均值不大于95%；月平均值不大于90%；
饱和蒸气压：日平均值不大于2.2×10-3 Mpa，月平均值不大于1.8×10-3 Mpa。
d.地震：地震烈度不超过8度。
e.适用于周围没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污染的场所。
5.1.2 特殊工作条件
在超过GB3906规定的正常的正常环境条件下使用时，由用户和制造厂协商。
5.2设备额定参数
5.2.1 系统标称电压： 35kV 电压40.5kV
5.2.2 额定频率： 50HZ
5.2.3 相数：三相
5.2.4 母线接线方式：单母线分段
5.2.5系统接地方式：不接地
5.3 KYN61-40.5型铠装移开式交流金属封闭开关柜主要技术参数

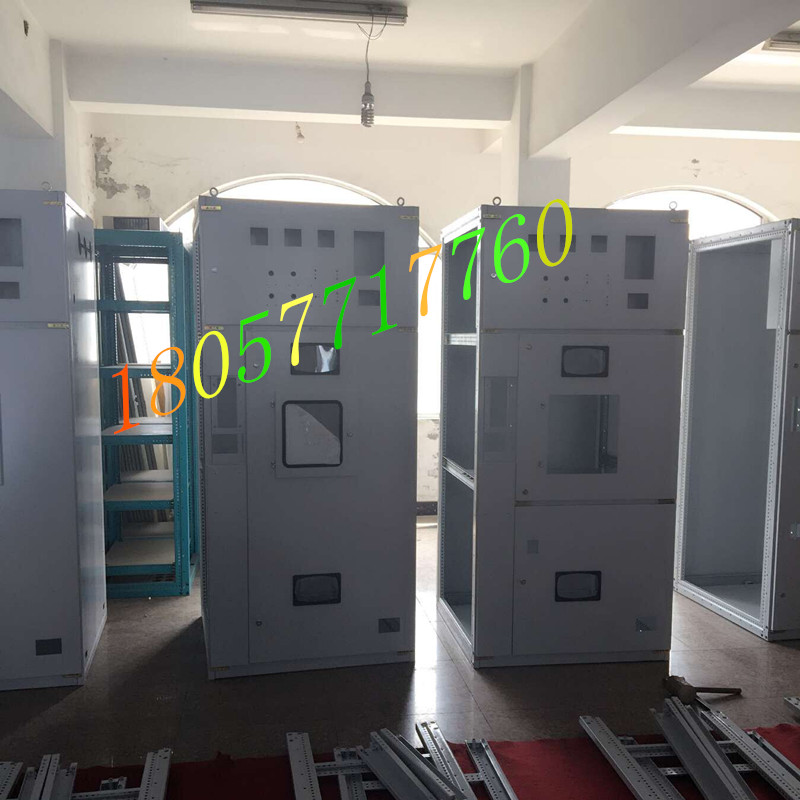

6.XGN66-12柜柜体结构
6.1 开关柜的结构功能分为手车室、母线室、电缆室、低压室。图1展示了柜体的结构和电器设备的安装。
6.2 开关柜为金属外壳，其外壳及隔板包括活门的防护等级为IP4X标准，柜底用钢板封闭。
6.3 高压开关柜外壳及隔板采取防腐防锈粉末喷涂措施。
6.4 母线、断路器及电缆出线等主要设备采用单独隔室。
6.5 开关柜外壳和金属隔板可靠接地，设专用铜材质接地导体，接地导体(大于200mm2)满足额定短时
和峰值时耐受电流要求。避雷器柜接地线独立引出接地。各柜接地线有集中接地螺栓，接地线经接地
螺栓集中接地。
6.6 接地母线能承受柜体的4S额定短路电流时电流而不超过规定温升。
6.7 高压开关柜中各组件及其支持绝缘件的外绝缘采用加强型，其爬电比距不小于2.0cm/kV(SMC绝缘)。
6.8 断路器、隔离开关、互感器、过电压保护器、避雷器等电气设备的安装位置便于运行中进行检查、巡
视、检修，预防性试验及必要的更换等工作。
6.9 开关柜内各相导体的相间及相对地间的净距离不小于300mm。
6.10同型产品内额定值和结构相同的组件可实现互换。
6.11在运行位置上的隔离插头能耐受短路冲击电流，并保证接触良好，隔离插头符合SD201规定。
7. 手车室(图2)
7.1 手车室安装了导轨，保证可移开单元可靠的在工作位置和试验/隔离位置之间移动。
7.2 可移开单元从工作位置退到试验/隔离位置时，活门13/14自动关闭,可防止接触到带电体。可移开单
元在试验/隔离位置时手车室门仍可完全关闭。此时，断路器分/合指示和储能/未储能指示可通过视
察窗观察。
7.3 断路器的操作时应关好前门。
8. 可移开单元(图3)
8.1 触臂和梅花触头安装在断路器的电极上，当可移开单元在工作位置时，它们形成与静触头的电气连
接。
8.2 开关柜和断路器之间信号、保护和控制线(以下简称二次线)的连接由安装在断路器二次插头和安装在
开关柜上的二次插座共同实现的。
9.继电器室
继电器室内板和面板可安装控制、保护元件、计量、显示仪表、带电监测显示器等二次元件。
10.电缆室
电缆室可安装PT、接地开关、避雷器、电缆。
11.母线室
主母线从一台开关柜引致另一台开关柜，通过分支母线和静触头盒固定，在穿越临柜侧板时用母线套管
固定。母线采用复合绝缘方式。
12.联锁装置
12.1 断路器手车只有在断开/试验位置或工作位置时，合上推进机构提手，断路器才能进行合分操作，
而且在断路器合闸后,手车的推进机构无法操作，防止带负荷推拉断路器手车；
12.2 只有当断路器退至断开/试验位置，手车才能从柜体拉出；
12.3 仅当接地开关处在分闸时，断路器手车才能从断开/试验位置运动至工作位置，仅当断路器手车处
于断开/试验位置时，接地开关才能合闸操作，这样实现了防止带电误合接地开关处于闭合状态时
关合断路器。
12.4 接地开关处于分闸状态时，电缆室门无法打开，防止了误入带电间隔；而电缆门打开后，接地开
关不能分闸。
12.5 断路器手车处于试验或工作位置而没有控制电压时，仅能手动分闸而不能合闸；
12.6 断路器手车在工作位置时，二次插头被锁定不能拔除。
13.泄压装置
在断路器室、母线室和电缆室上方均设有泄压盖板。泄压盖板的一端用金属螺栓紧固，另一端用塑料螺
栓固定，当柜内发生故障时，内部的高压气体能很容易的将泄压盖板冲开，释放压力，以确保操作人员
的安全。
14.带电显示装置
柜内可装监测一次回路带电状态的带电显示装置。该装置不但可以提示高压回路带电状况，而且可以与
电磁锁配合实现强制闭锁手柄、门，从而提高产品的防误性能。
