XGN66-12高压开关柜
XGN66-12型箱型固定式金属封闭开关设备
一.概述：XGN66-12高压开关柜
XGN66-12箱型固定式金属封闭开关设备（简称开关柜）用于12kV及以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。
XGN2-12(G)箱型固定式交流金属更比开关设备，使在普通型开关柜基础上派生出来的适合高海拔地区使用的高原型产品。
XGN66-12高压开关柜本开关柜复合国家标准GB3906<<3-35kV交流金属封闭开关设备>>及国际标注恩IEC298的要求，并且有完善的“五防”闭锁功能。
XGN66-12高压开关柜本开关柜的主开关采用ZN28A-10系列真空断路器及SN10-10型少油断路器，配用CD10系列及CD17系列电磁和CT8系列及CT17/CT19系列弹簧操作机构，根据用户需要也可采用ZN28-10、ZN73等整体式断路器，隔离开关采用GN30-10旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列。
二、使用环境条件 XGN66-12高压开关柜
1、环境温度：上限+40℃，下限-25℃；
2、海拔高度不超过1000m;
3、空气相对温度：日平均值不大于95%，月平均值不大于90%；饱和蒸气压：日平均值不大于2.2×10ˉ3Mpa；月平均值不大于1.8×10ˉ3Mpa
4、地震烈度不超过8度；
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。在使用环境不能完全满足上述条件时。产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
三、 品外形与结构
XGN66-12高压开关柜

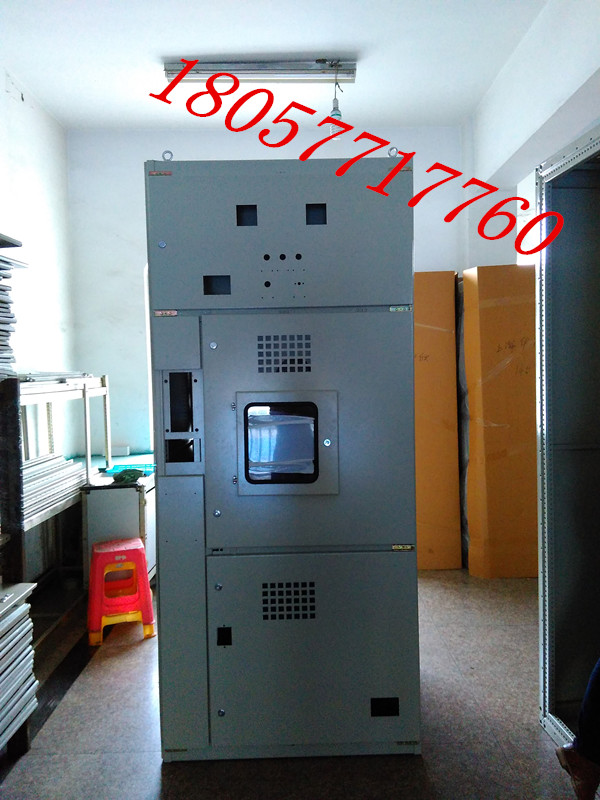

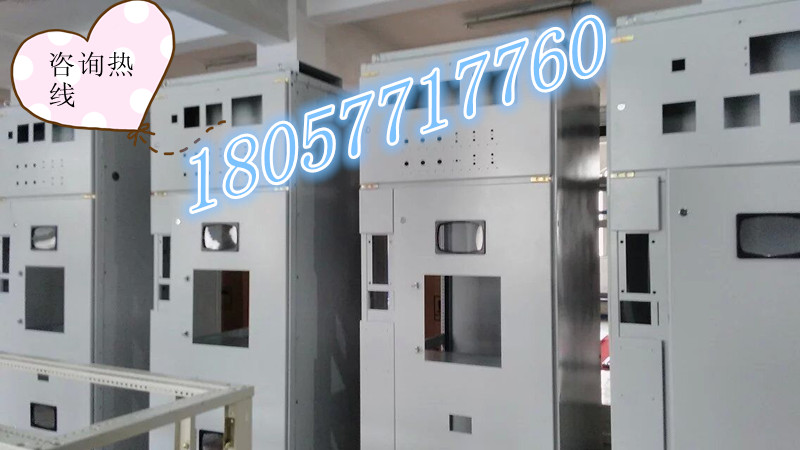

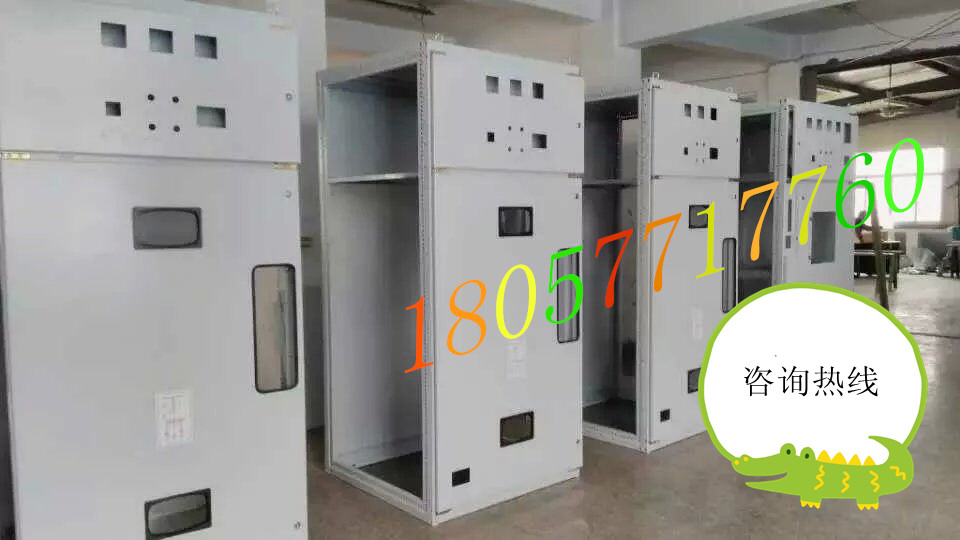

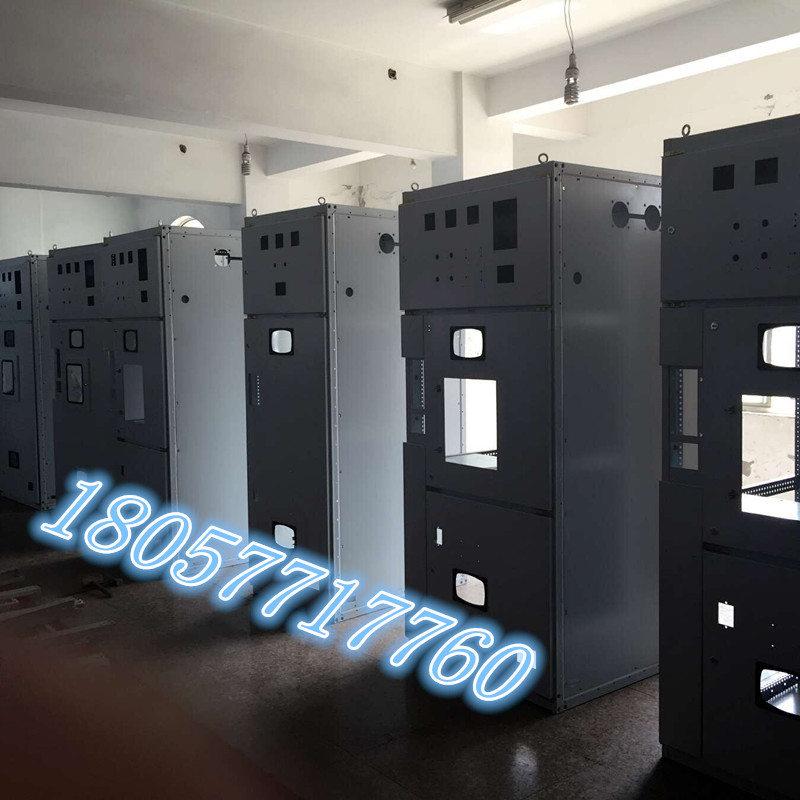

1、 产品外形见图1—2
2、 开关柜的安装尺寸见图3
3、 结构
开关柜为积木式金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、仪表室，室与室之间用金属钢板隔开。
四、 技术数据 XGN66-12高压开关柜
序号 项 目 名 称 单位 技 术 参 数
1 额定电压
kV 12
2 额定电流
A 630 1000
1000 1250 2000
2500 3150
3 额定短路开断电流
kA 20 31.5 20
4 额定短时耐受电流(4S)
kA 20 20
5 额定峰值耐受电流
kA 50 80 100
6 额定短路关合电流(峰值)
kA 50 80 100
7 防护等级
IP2X
8 操作方式 电磁式、弹簧储能式
9 外形尺寸（宽×深×高）
mm 950*950*2300(1250A以下)
