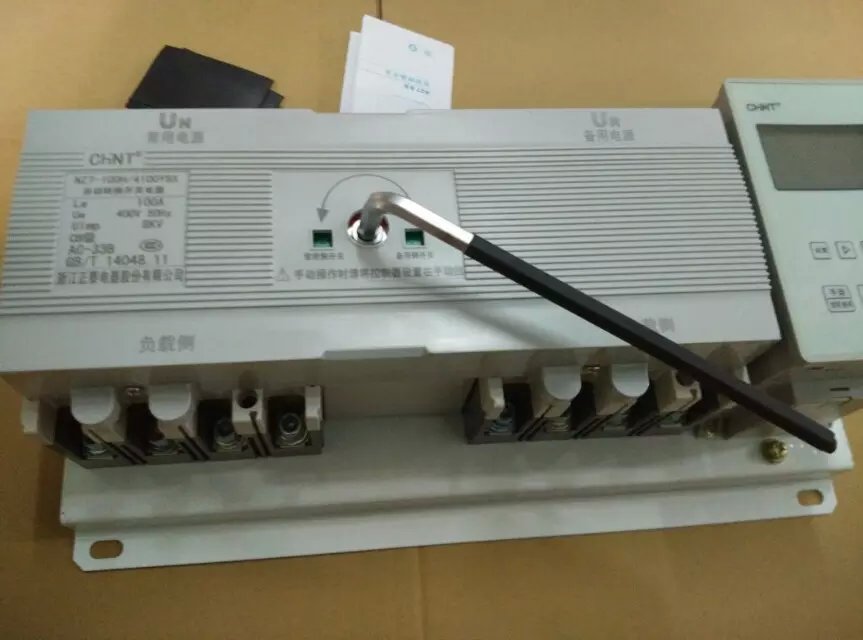

仿正泰NZ7-100H双电源转换开关
NZ7-100H自动转换开关电器（双电源开关）是由NZ7系列中派生出来的终端型自动转换装置，适用于交流50Hz,额定工作电压至AC400V，额定工作电流至60A的三相四线(也可用于一相一线)的双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
2、型号及含义
N：企业代号
Z：自动转换开关电器
1：设计序号
B：自动转换
R：市电对市电，自投自复
-60：壳架等级额定电流
/4P：开关极数
3、正常工作条件和安装条件
3.1周围空气温度：
4、其它
4.1结构和性能：
4.1.2性能：
4.2产品主要规格及执行断路器选用表。
a。主要规格：63、100、225、400A.630.800。
b。执行断路器：NM1系列塑壳断路器。
c。极数：3P、4P(没有两级的产品，建议选用4P代替)。
4.3 NZ1BR-60/(DZ47)外部接线图。
5、订货须知
用户在订货时，应注明装置的型号、规格，所配断路器的壳架电流、极数。
1、适用范围
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
产品符合GB/T14048.11标准。
3.1.1周围空气温度上限为+40℃；
3.1.2周围空气温度下限为-5℃；
3.1.3周围空气温度24h的平均值不超过+35℃；
3.2海拔：安装地点的海拔不超过2000m；
3.3大气条件：
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化产生的凝露应采取特殊的措施。
3.4污染等级：2级。
3.5使用类别：AC-33B。
3.6电器级别：CB级。
4.1.1结构：
NZ7-100H自动转换开关电器是由小型断路器(NM1)单电机操作机构、控制回路等组成，所有的元器件安装在同一块底板上。自动转换开关电器的控制电源电压为AC230V，机械寿命为5000万次。
NZ7-100H自动控制器(仅有R型即自投自复)对两路电源(分别称为常用电源和备用电源)的相电压(自动控制器电源)同时检测，当常用电源出现异常，即小型断路器的A相发生失压或缺相时，自动控制器使装置无延时的切换到备用电源供电；当常用电源恢复正常后，自动控制器使装置无延时的返回到常用电源供电。不允许两路电源同时异常。具有可靠的电气联锁，保证断路器脱扣后，不会因控制电源异常而切换。
如：订自动转换开关电器，自投自复型，所配小型断路器为DZ47-60，额定电流为40A，脱扣器型式为C型，四极，即写为：NZ1BR-60/4P(DZ47)，C40；所配小型断路器订货时参照小型断路器(DZ47-60)要求进行
