供应无功补偿控制器

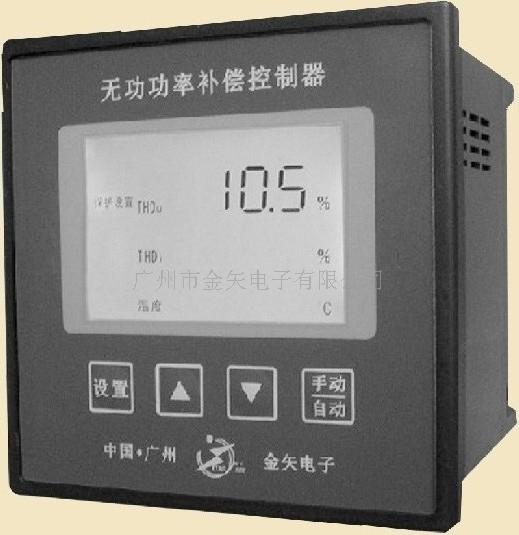

KS-JKWT/F无功功率补偿控制器，采用大屏幕LCD中文液晶显示器，操作简捷，安装方便，该控制器具有实时监测电网各项参数、谐波保护、无功补偿及保护警示等功能，符合《JB/T9663-1999》和《DL/T597-1996》标准，主要用于交流0.4KV/50Hz低压配电系统中配电屏、箱变、补偿箱等三相平衡无功补偿控制系统中。
产品特点
1．低功耗LCD 中文显示屏，实时监测电网有关参数，显示设置参数，工作状态
2．取样物理量为无功功率，无投切振荡、无补偿呆区；
3．具有手动投切和自动投切两种运行方式
4．逻辑投切方式，每组容量自由设
产品功能
1．显示/设置
（1）运行参数：功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电容器投切状态和故障警示；
（2）设置参数：电流变比、过压保护、谐波设置、投/切延时、投/切门限、编码方式、电容路数、电容容量等设置参数，参数自动记忆，掉电不丢失。
2．输出能适应电子开关、交流接触器、复合接触器或真空接触器等投切元件，每路DC12V、60mA或AC220V、5A。
3．保护
（1）具有自检复归和自动复位功能；
（2）具有欠压、过压保护功能；
（3）具有谐波超限保护功能；
（4）当电网出现故障或某个参数超限时，报
技术参数
◆基本参数
1).电源电压：AC220V±20% 50Hz±5%
2).取样电压：AC380V
3).取样电流：0~5A
4).本机功耗：≤15W
5).灵敏度：≥100mA
◆测量精度
电压：±0.5%
电流：±0.5%
功率因数：±1.0%
有功功率：±2.0%
无功功率：±2.0%
◆控制参数
电流变比：1－1000
过压设置：230V－280V 步长1V
欠压设置：180V－210V 步长1V
谐波电压设置：1%－25%
投切延时：0.1S－600S
谐波电流设置：1%－100%
电容路数：1－12(16) 路
目标功率因数：0.8-1.00
电容容值：0－200Kvar 步长1
投切门限：0.5－1.2 步长0.1
输出接点：12（16）路每路DC12V、60mA或AC250V、5A
安装尺寸
JKWT/ 型无功功率补偿控制器为嵌入式安装。
外形尺寸（长×宽×高）：
120mm×130mm×120mm
安装开孔尺寸：113mm×113mm
安装嵌入深度：125mm
使用条件
海拔高度：≤2500 米；
环境温度：－25℃~+50℃；
空气湿度：40℃时≤50%，20℃时≤90%；
大气压力：79.5Kpa～106Kpa；
环境条件：周围介质无危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。
