DGS100/127L矿用隔爆型LED巷道灯
巷道灯型号
额定电压
额定功率
光通量
光照度
最大外形尺寸
质量
DGS70/127L
127
70
6500
≥10
290*350
8
DGS80/127L
127
80
7500
≥10
290*350
8
DGS100/127L
127
100
9500
≥30
290*350
8
DGS120/127L
127
120
11000
≥30
290*350
8
DGS120/127L（A）矿用隔爆型LED巷道灯
DGS100/127L 矿用隔爆型LED巷道灯
DGS100/127L巷道灯是以LED发光二极管为光源的新型绿色环保型照明灯具，适用于含有甲烷、煤尘等爆炸危险的煤矿井下，作为巷道及峒室内作固定式局部照明用。严禁用于采掘工作面。
1.3?使用环境条件
巷道灯在下列条件下应能正常工作：
a) 海拔不超过2000m；
b) 环境温度-20℃～+40℃；
c) 空气相对湿度不大于95%(+25℃时)；
d) 具有甲烷爆炸性气体混合物的煤矿井下；
e) 无显著摇动和剧烈冲击振动的环境；
f) 在无破坏绝缘的气体或蒸汽的环境中；
g) 能防止滴水的地方；
h) 污染等级：3级；
i) 安装类别：Ⅲ。
1.1产品特点
DGS100/127L矿用隔爆型LED巷道灯（以下简称巷道灯）具有体积小、重量轻、亮度高、功耗低、寿命长、免维护、环保节能、安全性能好等优点，并获得了两项国家知识产权局颁发的专利证书；
DGS120/127L巷道灯采用高压压铸铝成型壳体，表面采用先进的粉末静电喷涂处理，耐腐耐用、简洁美观；
DGS80/127L巷道灯采用先进的电路设计和高流明大功率LED光源，发光效率高，比传统白炽灯节电80%以上，相同功率下，亮度是白炽灯的10倍以上；
DGS70/127L巷道灯设计合理，性能稳定可靠，使用寿命长，解决了传统灯具需频繁更换灯泡的问题；
巷道灯散热底座外围呈波浪形状，辅以几十条宽大的散热筋，散热面积大幅增加，促使热量快速散发到空气之中，有效解决了LED光源组的散热和光衰问题，延长了LED光源的使用寿命。
1.2?主要用途及适用范围
1.4?产品执行标准
GB3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB3836.3-2010 爆炸性环境 第3部分：由增安型“e”保护的设备
MT221-2005 煤矿用防爆灯具
Q/SZ861-2013 矿用隔爆型LED巷道灯
1.5?产品型式
巷道灯的防爆型式为矿用隔爆型，防爆标志为“ExdIMb”。
2.1?主要技术参数见下表
V（AC）
W
Lx
mm
kg
2.2?电源电压在额定电压的75%～110%范围内波动时，巷道灯均能正常工作。
3?结构特征

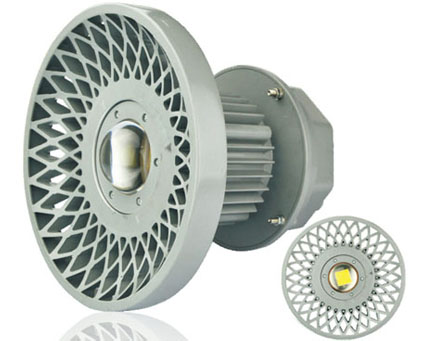

巷道灯由三部分组成：光源组件（含LED光源，反光罩及电子驱动线路板等部分）、防爆壳体（含压铸铝壳、钢化透光玻璃罩、电缆引入装置、密封件等）、防护罩（产品外形见附图1）。
4?安装使用
安装前务必确认电源电压与巷道灯的额定工作电压相符，否则不可安装使用。
安装前预先做好悬挂灯具的挂钩，必须牢固可靠。每两盏灯间距≤30m，若电源线挠度过大，则应该增加中间挂钩。
必须使用有地线的三芯阻燃电缆线。旋开接线腔两端的压紧螺母，拆卸其上电源线压板，打开上盖，轻拿轻放，严禁损伤防爆面。将压紧螺母、垫圈、密封圈依次套在电源线上，将电缆线伸入接线腔。
电源的零线、火线接在铜接线柱上（无极性要求），地线接在腔体的相应接地极上，连接必须可靠。
调整接线腔内电缆松紧适宜后，用扳手将压紧螺母扭紧，注意不要造成电缆线自身旋转。压紧螺母一定要将密封圈压紧，以防止水渗入腔内，导致短路或损坏电源。装好电源线压板，紧固两端螺钉。
仔细安装上盖，检查上盖防水密封圈，将上盖轻轻旋入壳体，对正连接孔旋紧螺栓。
警告：如果只有电源进线而无电缆出线时，空置的电缆引入装置必须使用堵板密封，并旋紧压紧螺母，确保密封圈密封可靠。
