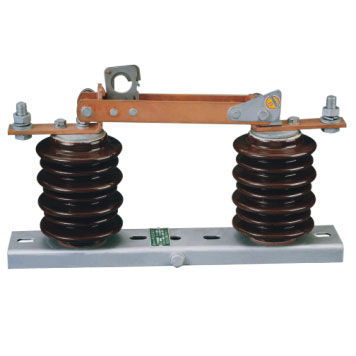

GW9-10/600重庆高压刀闸10KV高压隔离开关
GW9-10/600重庆高压刀闸10KV高压隔离开关是交流50H的户外装置，用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、经济、使用方便。隔离开关的额定电流有：200A；400A，600A和1250A。
GW9型户外交流高压隔离开关分合时用绝缘钩棒操作，闸刀合闸时本体带有自锁装置。
本产品分为普通型和防污型两种。
2．产品使用环境条件:
(1)环境温度:- 40℃~+40℃
(2)海拔高度:≤2000m
(3)相对湿度:≤95%(+20℃)
(4)安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.
(5)地震烈度不超过8度
(6)覆冰厚度不大于10mm;
(7)支柱绝缘子污秽等级：普通型为0级。
3．产品主要技术参数
项目
单位
数据
额定电压
KV
10/15
额定工作电压
KV
12/20
额定频率
Hz
50
额定电流
A
200/400/630/1250
2秒热稳定电流（有效值）
kA
6.3/12.5/20/31.5
动稳定电流（峰值）
kA
16/31.5/50/80
额定绝缘水平
1min工频耐压
kV
对地40/40断口47/47
雷电冲击耐压（峰值）
kV
对地105/105断口120/126
4．使用须知
1 、投入运行前，应进行一次全面检查，确认无误后，方可投入运行。
（1）隔离开关各部位尺寸是否符合要求。
（2）各连接部分的螺拴应紧固牢靠，尤其是与母线的联接。
（3）触头上各接触点应全部接触
（4）投入运行后应注意下列事项：
（5）隔离开关在一般情况下，必须当线路负荷切除后方可进行分、合闸操作。隔离开关必须经常地维护、定期检修，检修时应注意下列事项：
（1）隔离开关瓷瓶有无损坏，胶装有无松动。
（2）隔离开关处于合闸位置时，触头上各接触点是否接触良好；触头上弹簧是否变形，拉力是否改变，并测量回路电阻。
（3）接地处情况是否良好。
（4）操作时各转动部分是否灵活，应无卡涩现象。
（5）各涂漆的零部件，每年涂一次。
（6）请将在运行中、检修时发现的问题函告本厂。
