ZW32-12/630A户外交流高压真空断路器成都(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
3.1 正常使用条件
a) 周围空气温度: -40℃～+40℃；
b) 海拔高度: 不超过2000m;
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；
f) 污秽等级:Ⅲ级。
3.2 特殊使用条件
断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，
并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。

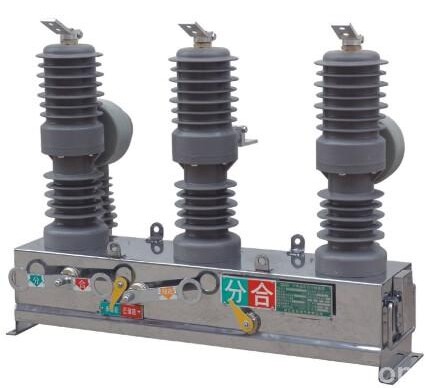

普通型ZW32-12/630A户外高压真空断路器

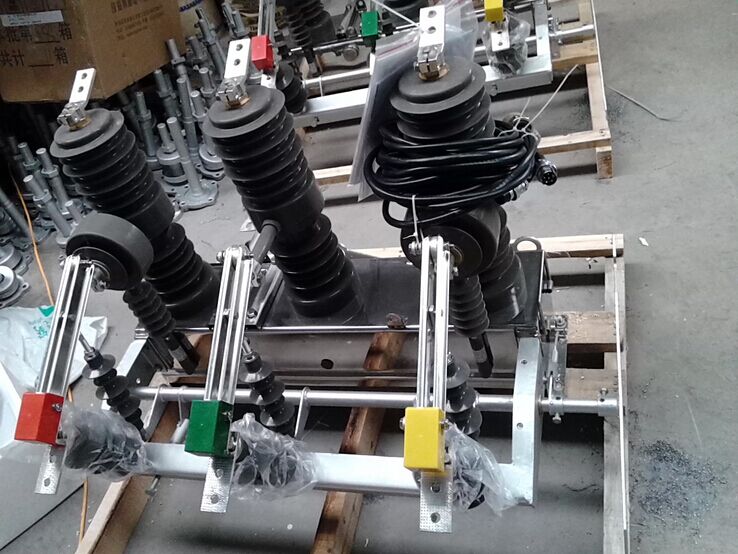

ZW32-12/630A户外真空断路器带隔离开关
ZW32-12Y/630A智能永磁真空断路器
工作原理
1.储能过程
拉动机构手动储能拉环，或给机构电动储能信号，电机带动储能拐臂给储能弹簧储能，通过储能保持环节保持此能量。
2.合闸过程
合闸时，拉动机构手动合闸拉环或给机构电动合闸信号，合闸弹簧能量释放，机构输出轴转动，通过拐臂、连杆带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
3.分闸过程
分闸室，拉动机械手动分闸拉环或机构电动分闸信号，机构的合闸报纸环节解扣，在触头压力弹簧和分闸弹簧的作用下，机构输出轴反向转动，通过连杆，拐臂带动灭弧室触头向下运动，懂静触头分开，断路器分闸。分闸状态点开关分闸弹簧保持。
4.过流保护过程
配置电液互感器的断路器，当流经断路器主回路的电流超过互感器的额定值时，通过互感器副边出5A电流，驱动机构内部过流脱扣器，断路器分闸。
七.订货须知
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V DC220V DC110V）
4.如需要互感器过流保护装置，请注明一
.概述
本产品具有过载及短路保护功能，满足控制，测量要求，还可实现远方控制，监视等。适用于变电站及工矿企业配电系统中作为保护和控制之用及农村电网中频繁操作场所。
