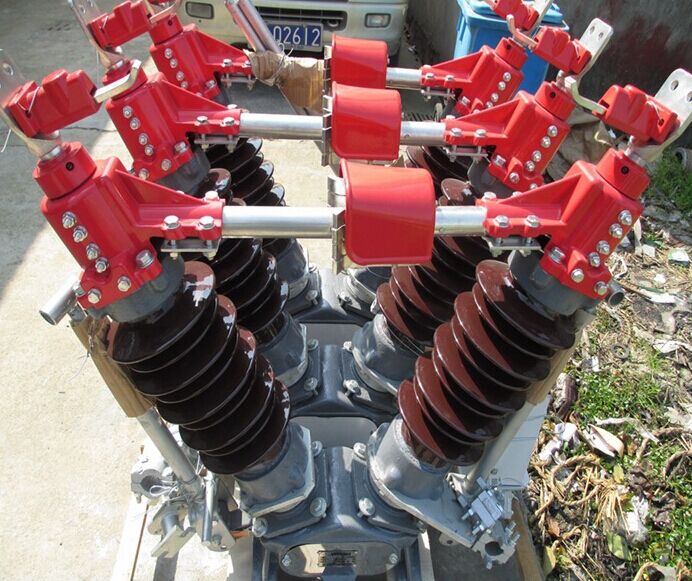

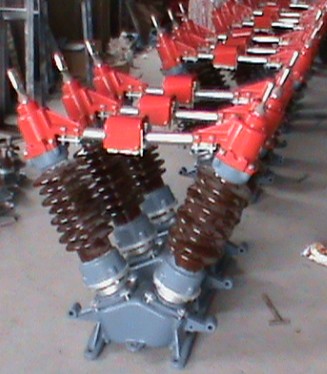

南充市35KV高压隔离开关南充市高压隔离开关
南充市35KV高压隔离开关南充市高压隔离开关关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地，双接地两种。接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型。
二、使用条件：
+ 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。
三、主要技术参数
项 目
GW5-40.5
额定电压 (KV）
35
最高工作电压 (KV）
40.5
额定电流 （A）
630 / 1250 / 1600 / 2000
4S热稳定电流（有效值） （KA）
20 (25) / 31.5 / 40
额定动稳定电流（峰值） （KA）
50(63) / 80 / 100
额定接线端机械负荷（纵向）N
490
1min工频耐压（有效值（KV）
对地
80
断口
90
雷电冲击电压（有效值（KV）
对地
185
断口
215
与隔离开关组装的接地开关额定参数
Ⅱ型
4s热稳定电流（有效值）
8KA
动稳定电流（峰值）
20KA
Ⅲ型
1s动稳定电流（有效值）
20KA / 31.5KA
动稳定电流（峰值）
50KA / 80KA
主刀配用操作机构
CS17手动操作机构或CJ6电动机构
地刀配用操作机构
CS17手动操作机构(CS17-G)
接地形式
不接地
单接地
双接地
单极重量
96kg
128kg
160Kg
