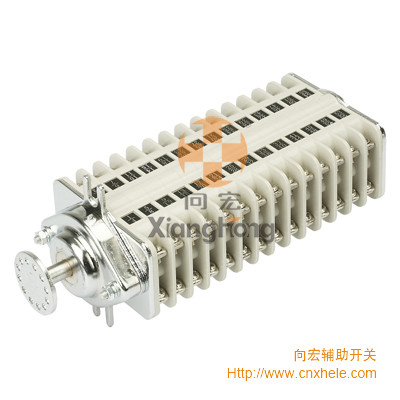

供应向宏YCF1-14/Z真空辅助开关 XH049
一、用途
YCF系列真空辅助开关适用于高压开关操动机构的合闸、分闸、联锁、信号回路的控制 在高压开关柜上，亦可作转换或组合开关使用。YCF系列真空辅助开关是由于触头采用真空舌簧管，它与传统的触插片式辅助开关相比具 有通断可靠，电弧不外漏，寿命长，抗干扰能力强，适应性强等优点。其执行部件转动圆盘不用与触头机械磨擦，转动轻便灵活，无卡死的状况，真空辅助开关不用检修，是辅助开关制造技术的一次飞跃。
YCF系列真空辅助开关与目前国内普遍使用的F系列机械接点辅助开关相比具有一系列的优越性：
1、适应性强
机械接点的开关，在腐蚀性环境中很快会因为触点被腐蚀而使接触不良。而YCF系列开关的接点因密封在真空管中，在多粉尘、潮湿及腐蚀性环境中也能保证良好的通断性能。另外考虑到用户更换旧开关的需要以及适应各种安半场合的要求，YCF系列真空开关考虑了不同的安装方式和旋转角度以及不同的中心高度的要求。除断路器主要辅助触点头外可以替代所有F系列的辅助开关。
2、寿命长，抗干扰
YCF系列开关的真空管的寿命是100000次分断能力，远远高于机械接点的几千次；而控制开关通断的永久磁钢采用稀土磁性材料制作，磁性强，永不退磁。开关本身的结构可有效地抵抗各种磁场和电场的干扰。
3、强度高，无需检修
F系列开关的零部件比较分散，且因其本身的不可靠性而检修频繁。而YCF系列开关将核心部件真空管以及连接铜片用环氧树脂密封于定盘中，其机构强度高，从根本上杜绝了接触不可靠的可能性，省去了频繁检修的烦恼。
4、电接触可靠性高
过去F系列开关接点的通断，是靠机械摩擦接触实现的。产生的电弧使接点表面烧黑，严重影响接触可靠性。而YCF系列开关的接点工作于真空或惰性气体介质量中，在规定电流下不产生电弧，确保良好的电接触可靠性。
二、技术参数及使用条件
参数名称
单位
参数值
额定电压
V
AC
DC
110
220
48
110
220
最大分断电流
A
2.6
1.3
5
2
1
最大闭合电流
A
5
3
5
5
3
接点间击穿电压
VDC
700
接点接触电阻
MΩ
<100
接点绝缘电阻
MΩ
>1000
Imin工频耐压
V
2000
防护等级
IP55
接点寿命
次
100000
层数
2-12层任意选择
抗干扰性能
接点通断可靠性不受共模、差模、辐射电磁场、静电场的干扰影响
周围介质温度
-30℃~+60℃
海拔高度
不超过3000m
相对湿度
日平均值不大于95%，月平均值不大于90%
