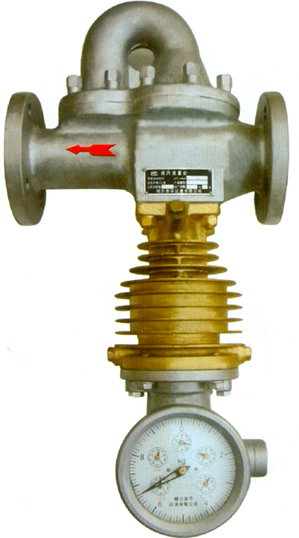

供应旋翼式蒸汽流量计
工作原理
被测蒸汽流经流量计本体：时由孔板节流，在前后压差的作用下，一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转，转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动，使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器表盘反映出累积蒸汽的实际流量。
特点
1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源。
2、配有三种规格孔板，流量范围广。
3、在工况压力改变后，可方便地进行压力调节。
4、采用磁连接，密封性能好。
◆主要参数
公称通径：DN25、50、80、100
使用压力范围：0.05－1.6MPa
最高使用温度：240°C
精度等级：2.5级
补偿方式：手动压力补偿
读数方式：现场直读式，也可实现远传。
◆流量测量范围
型号 LFX-25 LFX-50 LFX-80 LFX-100
流量范围kg/h 30-265 133-2090 265-4175 660-8350
安装示意图
安装尺寸要求
型号 LFX-25 LFX-50 LFX-80 LFX-100
安装尺寸 220mm 320mm 320mm 320mm
<1>流量计与管路的连接为法兰连接。法兰规格执行GB4216.5-84《管路附件法兰类型》。
<2>流量计必须安装在一段水平直管线上，其指示器必须位于管线
之下，前后直段管长度不少与示意图标注的要求。另外蒸汽必须
按本体壳上箭头指示方向流入。
