B302-2自动补气装置自控设备
◎本装置集补气、排气、安全保护及自保持电气控制回路于一体,自成一个独立的体系。
工作原理：
1、自动补气方式：手动阀5、9关闭，7、8开启，当自动控制回路接通电磁铁电源时，两电磁铁同时励磁，常闭阀打开，常开阀关闭，气体由进气口经空气过滤器11、已开启的手动球阀8、常闭阀1、流向单向阀2、再经已启的手球阀7、空气过滤器14、流进贮能器，进行自动补气。当自动控制回路断开电磁铁电源，使两电磁铁都失磁时，常闭阀1关闭，常开阀3打开，装置停止补气其内部存气由常开阀3排出。
技术指标：
◎ 额定压力：6.4MPa,最小动作压差0.2MPa
1、常闭电磁阀 6、联结体2、单向阀 9、排气阀3、常开电磁阀 10、安全阀4、消声器 11、14、过滤 5，7,8、手动球阀12、焊接管接头

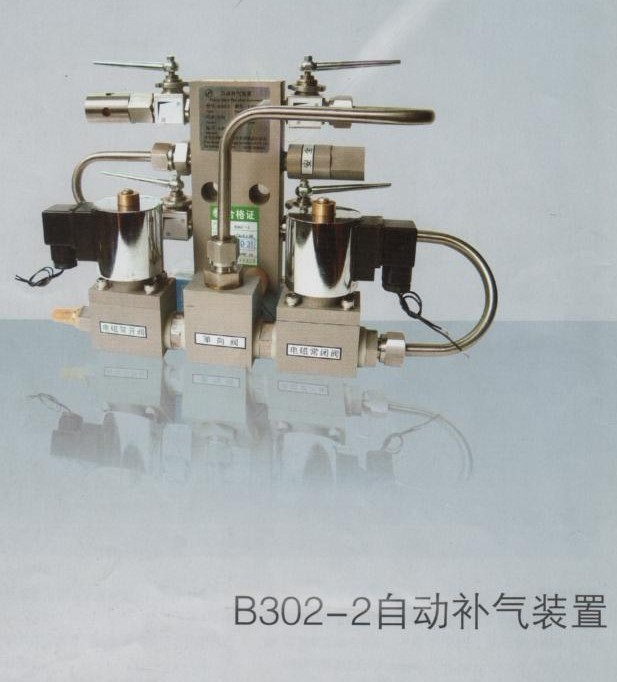

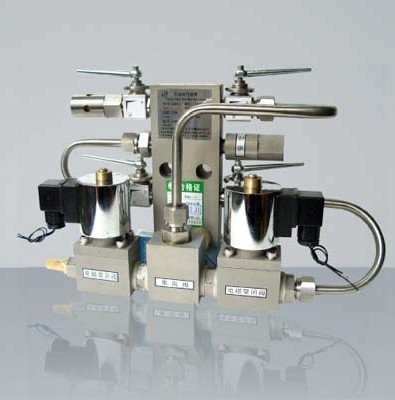

B302-2自动补气装置由两个电磁阀、一个安全阀、一个排气阀及管件组成，通过自动控制回路，实现自动补气或关闭，以维持水电站油压装置或其它储能器内的气液比例。本品通过一系列阀的优化组合，解决了传统上因电磁阀漏气导致贮能器的气压超高而影响正常工作的问题。它具备自动工作功能的同时，还具备手动补气、停止补气、排气的功能。为确保本装置长期稳定安全地工作，在装置的进气口和出气口各装有一个空气过滤器，故而本装置对气源的清洁度不作要求。另外装置上的安全阀是其开启及关闭差压小于3kg/cm2，动作灵敏，当因其它原因引起储能器压力超高时，安全阀自动开启，向外排气，并发出尖锐的响声，提醒运行人员做措施，当贮能器压力降低到额定压力值时，安全阀关闭，停止向外排气。
◎装置中的两个电磁阀具有体积小、工作压力高、消耗功率低、动作可靠的特点。
◎操作时既可自动、也可手动，应用范围广。
◎装置中设置安全阀,可实现非常状况下的自保护,确保贮能器运行的安全性。
◎排气出口均配有消声器,大大降低了排放高压气体时所产生的刺耳噪音。
◎整套装置所有零部件均采用不锈材料，绝不会生锈。
◎采用进、出口双过滤器结构方式，既可保证气源不洁时装置能正常工作也可杜绝装置以外管道铁锈从装置上端出气口掉入装置内,影响正常工作过滤器滤芯更换方便。
2．手动补气方式：手操作时，将手动阀7和8 关闭，把阀5打开便可实现。当要向外排气时，打开排气阀9。若贮能器内压力高于安全阀时10额定值时，安全阀自动开启向外排气，直至压力降低到额定值为止。
◎ 介质：干燥、无腐蚀气体
◎ 通径：10mm、8mm
◎ 环境温度：5～40℃
◎ 相对湿度： ≤95%
◎ 振动范围：一般工业仪表使用环境、无明显振动的地方
◎ 工作电压：DC220V、110V、48V、AC220V、110V
◎ 动作频率: ≤50次/分
◎ 安装位置：垂直方向
◎ 流向：单向
◎ 外形尺寸：550×330×90mm3
◎ 重量：5kg
◎ 电磁铁线圈绝缘为B级,可长期带电工作
◎ 接头规格: 焊接接管接头,外径φ17mm
◎ 安装螺钉：2个M10×40的内六角螺
