一、概述

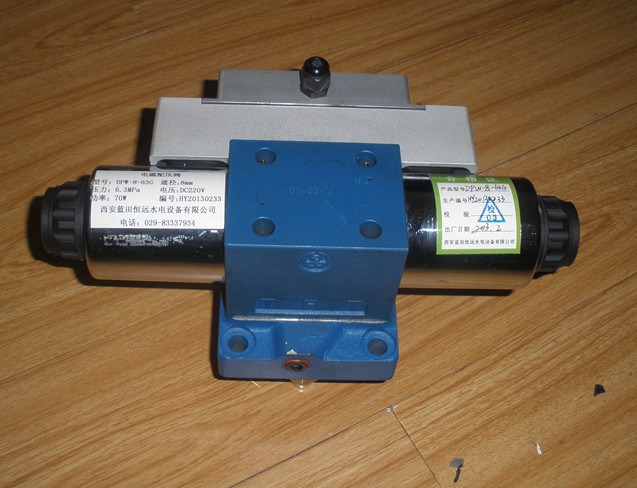

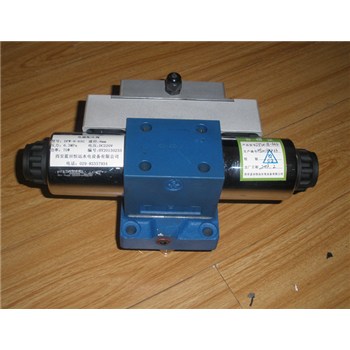

DPW-8-63G/B型电磁配压阀为带有辅助接点可自断电的卧式二位四通电磁换向阀，用于水电站及其它各种液压控制系统中，为二位式执行机构(如液压阀、调速器油缸等)换向配油。
DYW-15-63B型电液动配压阀，是带有液压放大的二位四通电液动换向阀。它比一般电磁配压阀多一级液压放大，控制流量较大，可用于水电站各种液压控制系统中，为工作流量较大的二位执行机构(如液压阀，主阀油缸等)换向配油。
二、技术参数
■型号 DPW－8－63G/B DYW-15-63B
■额定流量（1/min）25 63
■工作压力（Mpa）2.5-6.3 2.5-6.3
■内泄漏（ml/min）≤20≤50
■电磁铁额定电压（V）DC.36 48 110 220DC.36 48 110 220
■电磁铁消耗功率（W）25-35 25-35
■管路通径（mm） 8给油管15，回油管18
■管路连接方式卡套式接头焊接式接头
■总重量（Kg） 6 15
■环境温度：＋5℃-- +40℃介质温度：≤50℃相对湿度：≤95%
三、外形尺寸、安装
