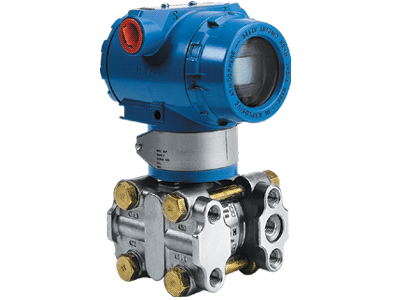

XY3851GP电容式压力变送器的详细资料：
XY3851GP系列电容式变送器一般介绍
概述
XY3851GP系列小型化电容式压力（差压）变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料、元器件和零部件均选用进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，给使用者有耳目一新的感觉。同时与传统的1151、CECC  等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。


模拟型特点  ●  精度高
●  量程、零点外部连续可调
●  稳定性能好
●  正迁移可达500%、负迁移可达600%
●  二线制
●  阻尼可调、耐过压
●  固体传感器设计
●  无机械可动部件、维修量少
●  重量轻（2.4kg）
●  全系列统一结构、互换性强
●  小型化（166mm总高）
●  接触介质的膜片材料可选
●  单边抗过压强
●  低压浇铸铝合金壳体



智能型特点：

●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25%  60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。

选型表：

  无  X    代号    测量范围
模
拟
型








    智
能
型








    XYGP-1200    0-0.25～1.5kPa
XYGP-1300    0-1.2～7.2kPa
XYGP-1400    0-6～36kPa
XYGP-1500    0-30～180kPa
XYGP-1600    0-160～1000kPa
XYGP-1700    0-400～2500kPa
XYGP-1800    0-1600～10000kPa
XYGP-1900    0-4000～25000kPa
XYGP-1000    0-7000～40000kPa
      代号  结    构    材    料
  法兰接头    排气/排液阀  隔离膜片      灌充液体
  F22  316不锈钢    316不锈钢    316不锈钢    硅油
  F23    316不锈钢  316不锈钢    哈氏合金C
  F24  316不锈钢  316不锈钢    蒙乃尔
  F25    316不锈钢  316不锈钢    钽
  F33    哈氏合金C    哈氏合金C    哈氏合金C
  F35    哈氏合金C    哈氏合金C    钽
  F44    蒙乃尔    蒙乃尔  蒙乃尔
      代号                                  选        件
  M1    O～1  00％线性指示表
  M2    数字显示表头
  B1    管装弯支架
  B2    盘装弯支架
  B3    管装平支架
  D1    法兰侧面排气/排液阀在上部
  D2  法兰侧面排气/排液阀在下部
  E1    普通电缆接头
  E2    防爆电缆接头
  G1    腰形法兰
  G2    焊管接头
  d    隔爆
  i    本安








现场导线连接图与电路方框图











智能型电路方框图







压力变送器的选型

1、变送器要测量什么样的压力

　　先确定系统中测量压力的最大值，一般而言需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器。持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，这样做还会使精度下降。于是可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时要充分考虑压力范围、精度与其稳定性。

2、什么样的压力介质

　　黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。

3、变送器需要多大的精度

　　决定精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。

4、变送器的温度范围

　　通常一个变送器会标定两个温确段，其中一个温度段是正常工作温度，另外一个是温度补偿范围，正常工作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补偿范围时可能会达不到其应用的性能指标。

　　温度补偿范围是一个比工作温度范围小的典型范围。在这个范围内工作变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移，二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的
