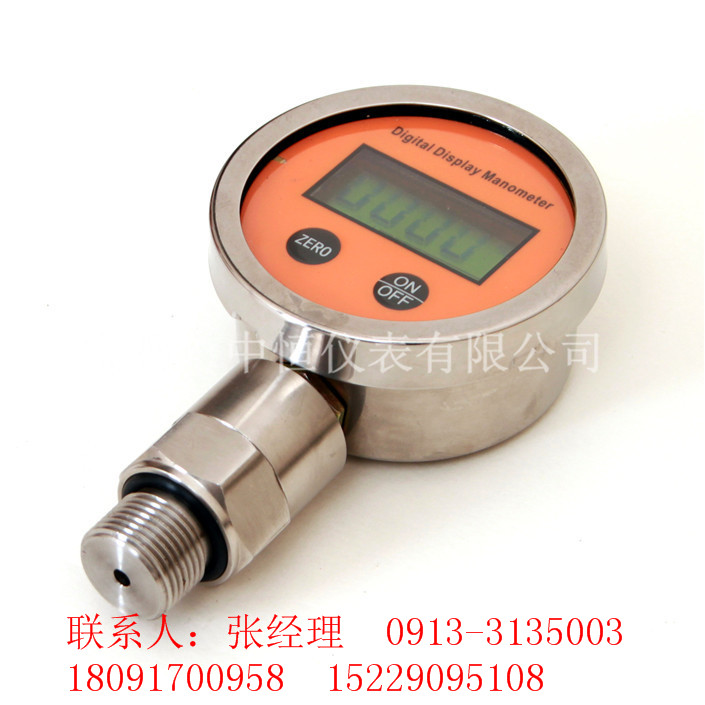

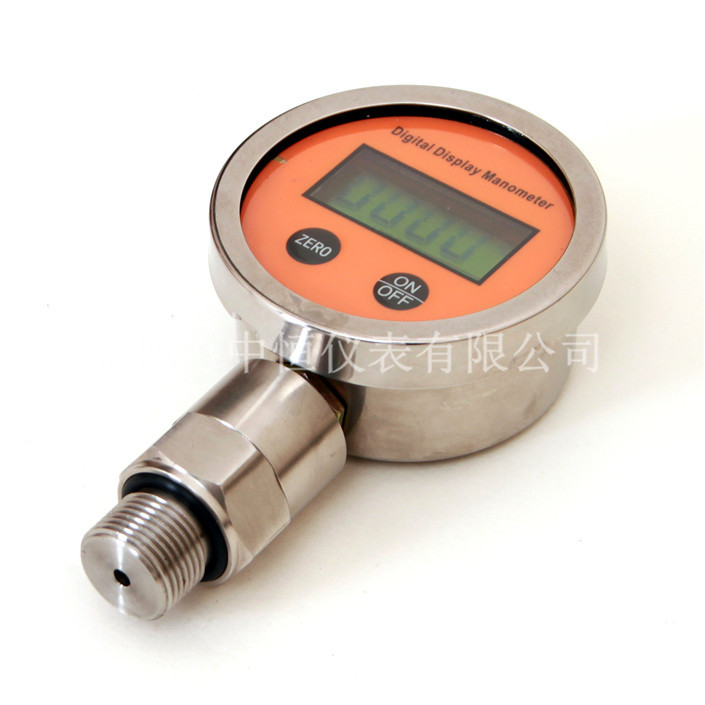

宝鸡中恒ZHK-300数字压力表 数显压力表 压力表

◆自主知识产权，自主设计，采用高分辨率的24位A/D转换器和微功耗微处理器

◆内嵌大容量锂离子电池

◆准4位大屏幕LCD显示，分辨率高,无视值误差.

◆具有峰值保持功能，可以记录测量过程中的最大压力值，并可按键清除记录值

◆压力百分比动态显示，（进度条显示），电池电量准确显示

◆五种工程单位选择：Mpa，psi、bar、kpa、kg/c㎡，仪表自动转换并进行压力换算

◆可选择0~15分钟自动关机功能。

◆整机微功耗设计，在节电模式可工作2年以上，连续工作2500小时。

◆全部参数按键修正功能,现场能对仪表零点,误差值进行修正.

◆量程上下限定，超过限定值仪表自动提示超范围符号

◆采样速率：4次/秒

◆适用与不锈钢兼容的各种气体液体的压力测量

◆仪表结构采用专用模具，外观精美，面板布局合理

 ◆整机无电位器，全数字信号处理，显示稳定，并可以对传感器的非线性智能修正



◆此系列产品完美批量出口美国市场，并获得客户的赞赏，目前已形成批量生产能力，质量稳定可靠

◆我们可以提供整机产品和套件产品，也可以大批量OEM合作

使用说明书



一、          概述

ZHY300系列数显压力表为全电子结构，采用电池供电，现场安装简易。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LCD显示器显示出实际的压力值。

该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示.

二、          特点

◆大屏幕LCD显示，分辨率高,无视值误差.

◆峰值保持功能，记录测量过程中的最大压力值

◆压力百分比动态显示，（进度条显示）

◆五种工程单位选择：psi、bar、kpa、kg/c㎡ Mpa

◆选择1~15min自动关机功能。

◆微功耗，在节电模式可工作2年以上，连续工作2000小时。

◆参数修正功能,现场能对仪表零点,误差值进行修正.

◆量程上下限定

◆采样速率：4次/秒

◆适用与不锈钢兼容的各种气体液体的压力测量

三、          技术参数:

量程范围	-0.1~0~100MPa	精度等级	0.2%
过载能力	200%	压力类型	表压
稳定性	≤0.1% /年	电池电压	9VDC
显示方式	LCD	显示范围	-1999~9999
环境温度	-20℃~70℃	相对湿度	≤80%
安装螺纹	M20*1.5	接口材质	不锈钢

四、          外形尺寸



ZHY300数字压力表选型指南
ZHY300	缺省			精巧型
	A			100不锈钢型
	B			防爆型
螺纹接口		G14		G1/4
		G12		G1/2
		M20		M20*1.5
量程			(...)	按需要填写





五、          安装

ZHY300可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦

注:量程小于100KPa时必须垂直安装.

六、          操作说明：

◆开、关机：短按“ON/OFF”键

◆单位切换：长按“ON/OFF”键

◆峰值清零：短按“ZERO”键

◆显示清零：长按“ZERO”键

(注：此功能只有在无压力状态下使用)

◆自动关机时间设定：同时按下“ZERO” “ON/OFF”，付屏幕显示“LOCK”时，输入1000（短按“ZERO”修改当前闪烁数值，长按移位），按压“ON/OFF”键确认，付屏幕显示offt，将当前数值修改为需要的自动关机时间后，按“ON/OFF”键确认退出即可。

00—连续工作。01~15为自动关机时间。

七、          使用须知:

1. 仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.



◆相比较与国内同类型液晶显示压力表，我们采用了专用的微功耗器件，A/D转换速率高，功耗低，外观更精美，质量更稳定，价格更是比其他厂家低，由于具有专业的设计优势，我们可为国内同类型厂家提供OEM服务，也可为终端客户提供质优价廉的产品，欢迎各厂商和客户选用。
