一．概述：

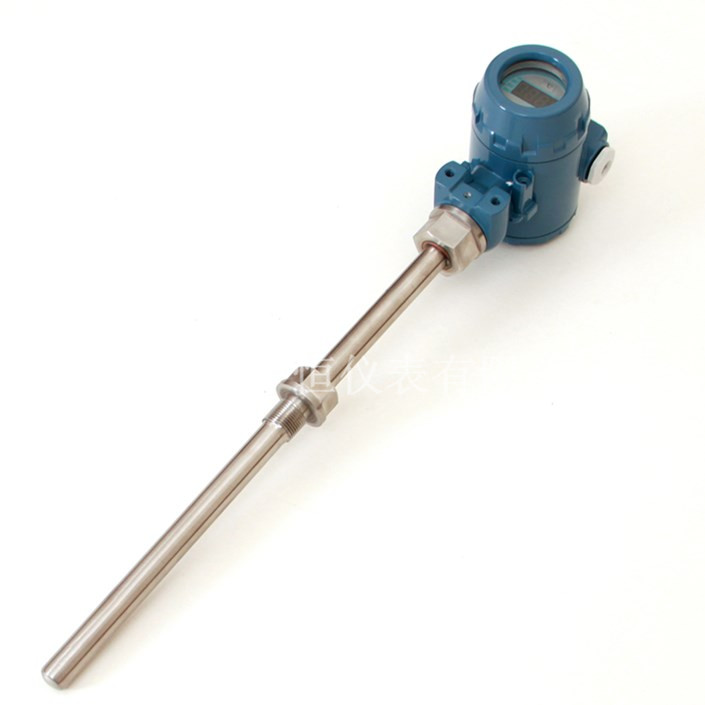

BXY65WM2变送器是能接收PT100热电阻的信号输入，量程可设定，并能对PT100进行线性化处理输出 与温度对应的4~20mA的电流信号。变送器设计紧凑，线路采用低功耗设计，并且全部采用低温漂的 元器件，降低电路的发热和环境温度对变送器的影响。加强的抗干扰设计，使之可以长期稳定的工 作在-40~80℃的工业级环境中。
二.特点：
1.能两线制4～20mA工作方式,抗干扰能力更好,信号无损远传。
2.定制ASSIC电路,集成度更高,可靠性更好.
3.字校准，无可动电位器，温漂更低至<20ppm。
4.的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。
5.纯数字的PT100校准计算，精度更高。
6.智能一体化的LED显示接口，整体结构和性能保证。
三.主要参数：
· 电源电压：10~36VDC,推荐24VDC。
· 测量范围：-200℃~850℃，最小50℃的变送范围。
· 输出信号：两线制4~20mA,电流分辨率约1.6uA。
· 限制电流：约22Ma.
· 温漂系数：<20ppm/℃或0.004%FS/1℃（基本量程）
· 工作环境：温度-40℃~85℃，湿度<85%,干燥无腐环境。
· 测量精度：0.1%FS（校准基本量程）。
四.外形尺寸及接线图:
接线图说明：
五. 按键校准
本变送器支持面板按键校准，校准可以设置变送器内部的所有参数，校准项目通过面板的三个按键 和LED显示窗口配合完成，其中按键具有连击，单击功能，大数据具有移位输入功能，尽量减少用 户 的按键次数和保证面板操作的快捷。
注：变送器出厂时已调试完成，用户无需再行调试，如需调试请致电厂家，请求技术指导。
六、注意事项
1、本变送器转为2088防爆铝壳设计，所以他被定义成是装在2088防爆铝壳里面。客户不同的结构 设计需要客户自己来解决安装问题。
2、校准变送器是使用标准电阻箱，调节电阻箱，使电阻箱的电阻值与标定电阻值一致才可以校准。
3、变送器采用单线校准连接，所以变送器的电源最好采用模拟变压器电源最好，开关电源因为漏电 流和纹波大的特点，会导致变送器与教主电脑之间的漏电流，影响标定准确度。
4、器如果需要比较小的变送范围，如0~50度，如果需要高精度采集和变送，所以可以单独标定 为0~50度，按照信号选择合适的放大倍数，分别标定最好。
5、于面板输入数据的局限性，所以有些数据如标定电阻的零位和满度，在通信校准时可以输入小 数，如100.01.但在面板状态下只能输入100.而且一旦是在通信状态下校准的带有小数点的值，在面 板状态下会自动取整，变送器不会识别这些更改，所以操作的用户必须注意这些事项。
