仓库用有线温湿度记录仪 新版GSP认证必备
1    概述
有线温湿度监测系列产品，是综合运用传感器技术、485总线技术、GPRS、数据库、移动通信技术等技术集成的温湿度监测平台，主要是完成24小时不间断的对库区内各探头温度、湿度等参数的自动采集、传输、数据存储、历史/实时曲线展示、报表打印、报警、手机监测等功能，方便政府、企业管理人员及人民大众等通过电脑、手机等，随时随地掌握现场的实时情况。
该系列产品外形美观、采样精度高、安装软件简便易学、维护升级方便，适用于在食品、药品企业库区、餐饮企业凉菜间及冷藏车、保温箱等对环境温湿度要求高的场合。此外，本系统完全符合医GMP、GSP的认证要求。
1.2    主要技术参数
◇  输入：12V/1A适配器或者12V/10A开关电源可选。
◇  温湿度变送器量程：温度-40-123℃，湿度0-100%RH。
◇  温湿度变送器精度：温度±0.4℃，湿度±3%RH。
◇  温湿度变送器显示方式：大屏液晶显示。
◇  温湿度变送器传感器类型：外置  SHT11温湿度传感器。
◇  通信方式：采用工业485总线进行数据传输，确保数据传输稳定性，可扩展性强、维护、升级简便。
◇  通讯距离：1200米。
◇  温湿度数值超标有多种报警方式可选：现场声光报警、短信（电话）报警等。
◇  强大的系统软件：为了方便用户使用，惠通公司开发了功能强大的网络管理平台软件，界面友好直观，对用户监控各区域的温湿度环境发挥了巨大作用。

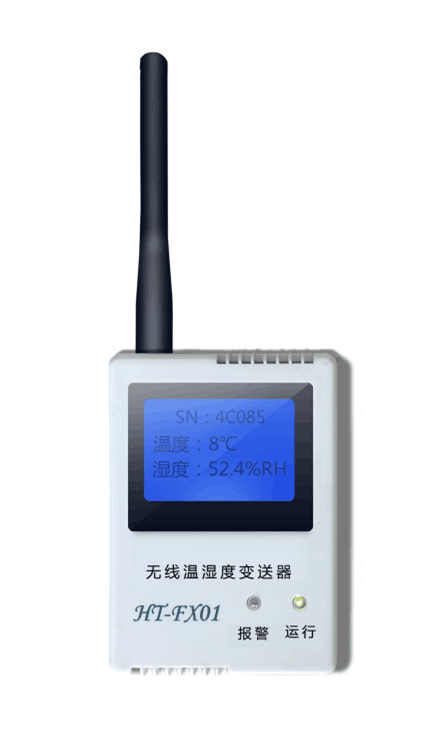

1.3    产品外观



第二章    安装使用方法
2.1    485布线规则
◇    按GSP认证标准配置好相应数量和种类的温湿度变送器。
◇  设备安装走线485走线参考图（总线距离终端超过1米严格参照下图）：

◇    485布线规则如下所示：
1.    485信号线不可以和电源线一同走线。
2.    485信号线可以使用屏蔽线作为布线。
3.    线材建议选择标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。
4.    485布线借助485集线器和485中继器可以任意布设成星型接线与树形接线。485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。
5.    长距离通信485总线接地。485总线单点可靠接地。单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接，但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。
2.2    参数配置
◇    将各温湿度变送器安装固定完毕后，将各设备上电，同时将智能网关通过USB转串口线与电脑PC机相连，打开上位机配置软件，双击“上位机配置软件.exe”。

（1）进入配置页面。

（2）选择好端口号后，进入下一步配置页面，按红色提示部分进行相应配置。

（3）配置完成，进入企业信息、报警电话、温湿度采样时间、报警时间及系统时间的相关配置，如下所示。

（4）完成所有配置后，点击相关设置，进入下面页面信息。

◇    完成以上配置信息，搜索到所有的终端信息，该配置工作完成.
2.3    网上查看数据
打开浏览器登陆网址：http://122.5.18.10:7654  。

（1）用户注册
◇    点击注册填写相关信息：

◇    注意：企业编号由公司统一分配，验证密码由公司提供，禁止随意填写，否则出现问题卖家概不负责！
（2）查看数据
◇    填写完成后点击完成返回登陆页面输入用户名密码登陆。

◇    历史数据页面：

◇    某点任意时段曲线图：

◇    某仓库任意时段曲线图：

◇    某点实时曲线图：

◇    修改用户密码
  ◇  一切信息配置完成，该温湿度监测系统的安装已接近尾声，最后随机选取其中一个或多个温湿度变送器让其温湿度数值超标，如智能网关声光报警并向设置好的三个报警号码发送报警信息，证明该系统所有安装顺利完成。

第三章  故障分析
序号    故障现象    可能出现的原因    处理措施
1    数据不上传    SIM卡安装有误    检查SIM卡
        资费不足    缴纳费用
        现场没有联通GPRS信号    检查现场的手机信号
        设备断电    查看设备是否上电
        天线没拧紧或没压紧    检查天线
        模块死机    中控设备重新上电

注意事项
尊敬的用户，非常感谢您购买惠通温湿度监测系列产品，为了使您有更好的使用体验，确保产品性能良好，请仔细阅读并遵守下列注意事项：
◇  使用前，请仔细阅读本说明书。
◇  阅读后，请熟记操作方法，并妥善保管。
◇  切勿让儿童使用玩耍本产品。
◇  切勿严重撞击或拍打本产品。
◇  切勿自行拆卸、修理、改造。
◇  本说明书中的所有图片仅供参考。产品规格和设计信息如有变化，恕不另行通知。
◇  因不正确使用造成产品
