供应WSS系列万向型双金属万向型

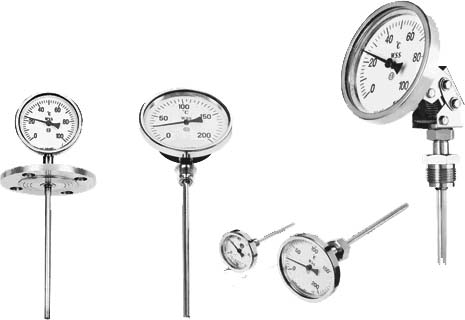

产品名称：WSS系列万向型双金属温度计
详细介绍：

1、应用
        双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。公司可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及温度传感器保护套管。
  2、特点
        现场显示温度，直观方便
        安全可靠，使用寿命长
        多种结构形式，可满足不同要求
3、工作原理
        双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
4、主要技术参数
        产品执行标准：JB/T8803-1998；GB3836-83
        标度盘公称直径：60、100、150
        精度等级：1.0、1.5
        热响应时间：≤40s
        防护等级：IP55
        角度调整误差：角度调整误差应不超过其量程的1.0％
        回差：温度计回差应不大于基本误差限的绝对值
        重复性：  温度计重复性极限范围切应不大于基本误差限绝对值的1／2
5、测温范围
测  温  范  围  ℃  适  应  范  围
工业、商业  实验室、小型
-80-+40                  √                    √
-40-+80                  √                    √
0-50                  √                    √
0-100                  √                    √
0-150                  √                    √
0-200                  √                    √
0-300                  √                    √
0-400                  √                    √
0-500                  √                    √

6、正常工作大气条件
工  作  场  所  温  度  ℃  相  对  温  度  ％
掩  蔽  场  所  -25-+25  5-100
户  外  场  所  -  40-+85  5-100

7、测量端形式


8、外形尺寸
形  式  A  B  C  E  L  D
轴向型  65  23  73  -  75
100
150
200
300
400
500
750
1000  Φ6
Φ8
Φ10
105  23  73  -
155  23  73  -
径向型  65  50  110  34
105  50  110  34
155  50  110  34
135°向型  105  23  85  -
155  23  85  -
万向型  105  23  178  120
155  23  178  120

9、安装固定形式



10、型号命名方式


11、万向型双金属温度计规格型号
型  号  测温范围℃  精度等级  保护管材料  规        格  安装固定装置
D  L
WSS-480  -80-+40
0-80
0-100
0-150
0-200
0-400
0-500

　  1．5  1Cr18Ni9Ti

304

316

316L

哈氏C-276
　  Φ100  75
100
150
200
300
400
500
750
1000
　  无固定装置
WSS-580  Φ150
WSS-481  Φ100  可动外螺纹
