供应插入式涡街流量计

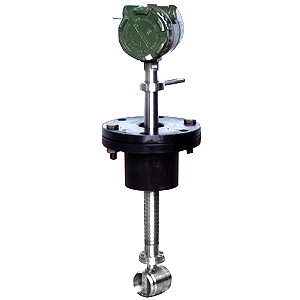

插入式涡街流量计


概        述
        GD  LUCB型  插入式涡街流量计  主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,  插入式涡街流量计  特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。  插入式涡街流量计  采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。
        GD  LUCB  型  插入式涡街流量计  防爆型，符合GB3836-83《性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理
        按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
仪表特点
1、  可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
技术参数
表1

公称通经（mm）      250～1500

仪表材质
    1Cr18Ni  9Ti

公称压力（Mpa）
    PN1.6Mpa；PN2.5Mpa

被测介质温度（℃）
    －40～+250℃

环境条件
    温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

精度等级
    示值的±2.5%

量程比
    1:10；1:15

阻力损失系数
    Cd<2.6

输出信号
    传感器：脉冲频率信号0.1  ~  3000Hz  低电平≤1V  高电平≥6V
  变送器：两线制4  ~  20mADC电流信号

供电电源
    传感器：、+24VDC
  变送器：+24VDC
  现场显示型：仪表自带3.2V锂电池

信号传输线
    KVVP3×0.3（三线制），2×0.3（二线制）

传输距离
    ≤500m

信号线接口
    内螺纹M20×1.5

防爆等级
    ExdIIBT6

防护等级
    IP65

允许振动加速度
    1.0g



  型号及功能选择

GD  LUCB型插入式涡街

代号
  口径


020
  200mm


025
  250mm


030
  300mm


035
  3500mm


040
  400mm


045
  450mm


050
  500mm


--------
  --------


200
  2000mm



  代号
  功能1

N
  无温压补偿

Y
  有温压补偿


  代号
  输出型号

F1
  4-20mA输出（二线制）

F2
  4-20mA输出（三线制）

F3
  RS485通讯接口


  代号
  被测介质

J1
  液体

J2
  气体

J3
  蒸汽


  代号
  功能2

E
  2.5级

T1
  常温

T2
  高温

T3
  蒸汽

P1
  1.6MPa

P2
  2.5MPa

P3
  4.0MPa

D1
  内部3.6V供电

D2
  DC24V供电

B1
  不锈钢
