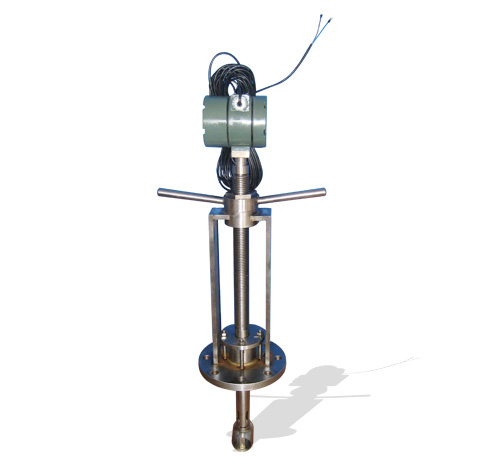

插入式涡街流量计


一、功能特点

●      性价比高，可广泛的适用于各种大口径管道气体、液体、蒸汽的流量计量。

●      结构简单可靠，可实现不断流拆装。

●      压力损失小

●      量程比范围宽，范围度达10-15。

二、技术参数

●        测量介质

              各种液体、气体及饱和蒸汽

●        公称口径

              DN200—DN2000

●        介质温度

              －40℃—+250℃

●        压力等级

              PN1.0MPa（首选）；大于PN1.0MPa协商供货

●        法兰标准

              DN100（执行GB/T9119.8—9标准）

●      精度等级

          2.5级（首选）

            精度高于2.5级需协议供货

●      涡街可测流量范围

            液体：0.5  m/s  —  6  m/s

            气体蒸汽：5m/s  —  60  m/s

●      放大器选择

            普通脉冲输出型(12—24VDC)

            普通两线制4—20MA输出型(24VDC)

            现场显示脉冲输出型(24VDC与3.6VDC)

            现场显示两线制4—20MA输出(24VDC与3.6VDC)

            现场显示数字智能型(24VDC)

●      防爆等级

            本安防爆型ExiaⅡCT4

            隔爆型ExdⅡCT6

●      防护等级

            IP54、IP65

●      表体材质

            1Cr18Ni9Ti(其它材质协议供货)

插入式涡街流量传感器

表体安装形式

1    LUCB型插入式涡街表体断流拆装式

2    LUCB型插入式涡街表体不断流拆装式

B-可测介质

1  气体、液体、蒸汽通用（只限数字滤波智能示型涡街）

2  测量液体

3  测量气体

4  测量饱和蒸汽、过热蒸汽

O-涡街口径
D-输出信号

0  电压脉冲（低电平≤1V,  高电平≥6V，脉宽≥10uS）

1  两线制4-20mA输出(  温压补偿型为三线制)

2  无信号输出现场显示

E-可测最高介质温度

0    -40℃…+150℃

1    -40℃…+280℃（LUCB型插入式涡街250℃）

2    -40℃…+350℃（LUCB型插入式涡街不可选）

3    -40℃…+420℃（只限传感头不断流拆卸型）

F-防爆等级

0  无防爆认证，防护等级为IP54、IP65

1  本安防爆型，防爆等级为ExiaⅡCT4

2  隔爆防爆型，防爆等级为ExdⅡCT6

G-涡街放大器显示形式

0  无现场显示型

1  现场显示型（液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标况流量等）

H-仪表精度等级

0    1.0级（LUGB型首选，LUCB型需协议供货）

1    0.5级（只限LUGB型涡街）

2    0.2级（只限LUGB型涡街，需协议供货）

3    2.5级（LUCB型插入型涡街首选型）

4    1.5级（LUCB型插入式涡街需协议供货）

5    低流速型涡街（表体内直接缩径，精度≥1.5级）

I-放大器安装形式

0    表体与放大器不分离型

1    表体与放大器分离型（分离距离≤10米。温度及温压补偿型表体不可选）

2    潜水型涡街

J-涡街放大器工作电源

0      12VDC供电

1      24VDC供电

2      3.6V(或3V)锂电池供电（只限带液晶显示无信号输出型涡街）
3      3.6V(或3V)锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）
注：3V锂电池只适用于温压补偿一体化型涡街

R-LUCB型插入式涡街表体法兰压力等级

0      PN1.6MPa

1      PN2.5MPa（压力等级>2.5  MPa需协议供货）

M-通讯方式

0    无通讯

1    R485通讯（只限智能式放大器）

    2    R232通讯（只限智能式放大器）

N-HART协议

0    无HART协议

1    带HART协议（需协议供货）

Q-滤波方式

0    普通方式

1    智能数字滤波方式（需协议供货）
