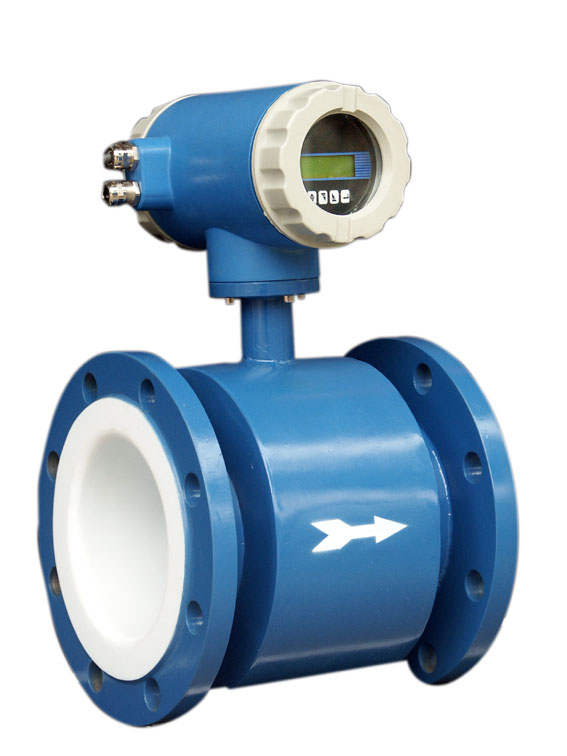

电磁流量计

流量计  电磁流量计  涡轮流量计 化工流量计 药厂用流量计 整体式电磁流量计一体式电磁流量计 分体式电磁流量计 插入式电磁流量计  JYLD型电磁流量计

电磁流量计主要用于测量封闭管道中导电液体和浆液的体积流量，包括酸、碱、盐等强腐蚀性的液体。主要适用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。有直通法兰式及直通夹持式两种类型，有分体安装、整体安装两种外形结构。具有产品精度高、测量性能可靠、显示内容直观丰富、全中文菜单、简单明了等特点。

传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体

电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

产品特点：

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

２、测量管内无阻碍流动部件，无压损，直管段要求较低；

３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；

５、转换器可与传感器组成一体型或分离型；

６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

７、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

产品技术参数

口径：DN10-1200

电机材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti  /// Ti  Ta  Hb  Hc等

内衬材料：聚四氟乙烯 氯丁橡胶 聚氨酯橡胶

介质：导电性液体（含固液二相）

介质导电率：＞20μ s/cm

配套精确度等级：1.0  1.5

流速范围：0.3m/s~12m/s

工作温度：-25℃~120℃（≤80℃橡胶衬里）///（ ≤45℃聚氨酯衬里）

工作压力：4.0Mpa~0.6 Mpa（按口径分）

工作电流：≤0.25A

防护等级：标准型IP65（防喷水）/// 特殊型IP67（防浸水）

输出型号：0~10mA DC或4~20mA DC /// 频率（脉冲）上限1-5000Hz（上线5000cp/s）

适用电源：220V 50Hz /// *24V DC

应用：酸碱等腐蚀液；矿浆，泥浆，纸浆等两相液；

连接法兰：机标JB/T81-94(口径250-1200) // 国标GB9119-88（口径10-200）或按用户需要
