供应涡街热量计-贝特智联

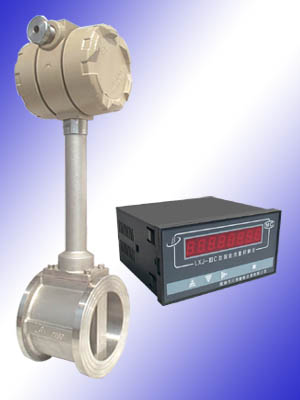

涡街热量计
简介及应用范围：
涡街热量计主要由涡街流量传感器、热量积算仪和进、回水温度传感器三部分组成。主要用于城市热网、区域供热中的热计量与监测。
一、涡街流量传感器
概述:
LUGB系列涡街流量计是利用卡门涡街原理,采用压电晶体传感器研制而成的一种速度式流量仪表。
本仪表结构简单、安装方便、压损小、无机械磨损、维护费用低。表体采用1Cr18Ni9Ti材质全精
铸而成，其耐高温、抗腐蚀等特性，特别适合于高温蒸汽及特殊液体介质的测量。同时配接带有
高精度实时温压补偿的LXJ-ⅢE型智能流量积算仪，是现代工业计量的首选流量仪表。
测量原理:
涡街流量传感器的测量原理主要是以卡门涡街原理为基础。当流体流经三角柱漩涡发生体时，它
的两侧形成交替分离的两排漩涡（称为涡街），这些交替分离的旋涡形成了一系列交替变化的负
压力，该压力作用在检测探头上，便产生一系列交变电信号，经放大整形后，输出与流量成正比
的脉冲信号。然后与检测到的压力、温度信号一起送入流量积算仪进行运算处理，即可测得流体
流量。
应用范围：
热电、化工、冶金等领域内的锅炉蒸汽、各类液体、特种气体等的贸易计量。
主要特点：
优化的表体结构，无可动部件和机械磨损，仪表运行稳定，不需日常维护。
结构简单、压损小、无机械磨损，易维护。
探头采用四片压电晶体抗震动设计，可有效消除外界振动的影响。
在规定的雷诺数范围内，测量不受流体温度、压力、粘度及成分的影响。
量程比宽，无需在一个计量过程中使用多个仪表。
输出的脉冲信号与流量成线性关系，无零漂，易累计。
光电隔离限流抗干扰电路设计，可有效地消除环境影响，使电磁干扰和50Hz跨步干扰降至最低，
无需现场调试。
高精度的温度、压力实时补偿，有效地提高了计量的可靠性。
主要技术指标：
公称通径：DN25～DN500（满管式）
被测介质：液体、气体、蒸汽
精度等级：DN25—DN32：1.5级，DN40—DN200：1.0级，DN250—DN500：2.0级
插入式：2.0级
重复性：液体示值的0.15%；气(汽)体示值的0.3%
量程比：10∶1～40：1
介质温度：普通型：-40℃—+150℃
高温型：+150℃—+250℃
特高温型：+250℃—330℃
环境温度：-40℃—+55℃
相对湿度：5%—90%
工作压力：1.6MPa（大于1.6MPa请在订货时注明）
输出信号：脉冲信号：低电平≦2V，高电平≥6V
模拟信号：4-20mA
供电电源：+12V·DC/+24V·DC
防爆等级：dⅡBT2—T4
连接电缆：≦1000m（防爆电缆≦500m）
