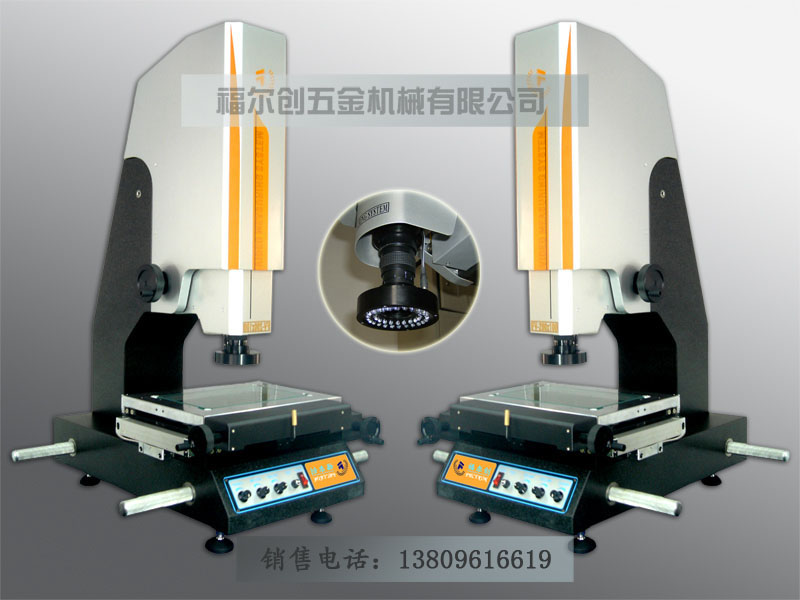

供应二次元影像测量仪/三次元测量仪/东莞测量仪
供应二次元影像测量仪|三次元测量仪|东莞测量仪
一、技术参数
测量行程：300mm×200mm (X×Y)
工件限高：200mm (Z)
示值系统：光栅尺
分辨率：0.5μm
示值精度：E = (3.0 + L/200)μm (L单位:mm)
驱动系统：AC伺服马达
导轨型式：高精度双轨双滑块导轨
操作方式：摇控手柄、鼠标拖运、程序检测
影像撷取卡：影像测量仪专用卡
光学倍率0.75×-4.5×
实际倍率：37-242倍（实物到17’萤幕1152×864像素）
量测软件：自主开发自动版光学视觉量测软件
工作机台：高精度花岗岩平台
机台承重：30KG
电源： AC 220±5V、50Hz
使用环境：温度20±3℃、湿度35%-65%
影像测量仪特点
1、仪器采用国产原装1/3”彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统；
2、仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；
3、仪器备有RS232界面，与电脑连接后，采用专门测量软件可对测绘图形进行处理及输出。
影像测量仪功能
1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；
2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；
3、座标平移和座标摆正，提高测量效率；
4、巨集指令，同一种工件批量测量更加方便快捷，提高测量效率；
5、测量数据直接输入到AutoCAD中，成为完整的工程图；
6、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数；
7、多种语言界面切换；
8、记录用户程序、编辑指令、教导执行
9、大地图导航功能、刀模具专用立体旋转灯、3D扫描系统、快速自动对焦、自动变倍镜头；打造内地权威性的检测集地。给各厂商提供优质服务。
