供应试验变压器,试验变压器厂家直销
产品简介

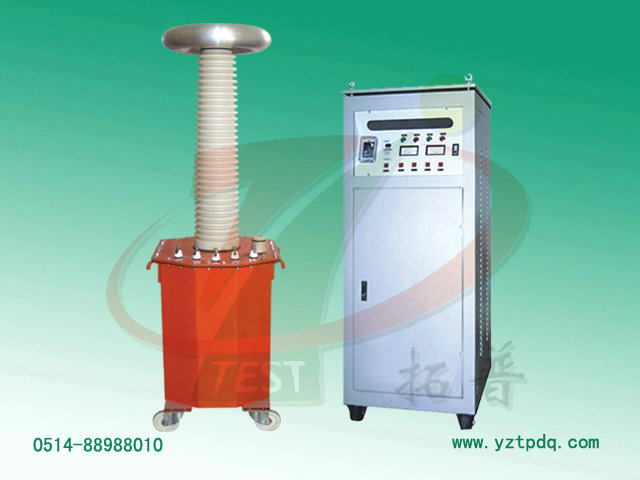

TPSBJ 试验变压器是在同类产品YDJ型高压试验变压器的基础上，按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种高压试验变压器产品，试验变压器与同类YDJ型产品相比较具有体积小、重量轻、结构紧凑、运输方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。
工作原理
TPSBJ 试验变压器为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流380V电压接入电源控制台，经电源控制台内自藕调压器（50KVA以上调压器外附）调节0~400V电压至高压试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
试验变压器产品结构
TPSBJ 试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。试验变压器的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
试验变压器技术指标
1、使用环境条件
环境温度不高于+40℃、不低于—20℃；
空气相对湿度不大于90%；
海拔高度不超过3500米；
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
试验变压器的选择
其高压侧额定电压应不小于被试品的最高试验电压，额定电流不小于被试品的最大电容电流。
被试品的电容电流和试验变压器所需容量计算公式为：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流，A ； f — 电源频率， Hz；
Cx — 被试品电容量，μF ； U — 试验电压有效值，V；
Se — 试验变压器所需额定容量， KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
友情提醒：购置试验变压器要选直接生产商的产品，产品质量及售后服务有保证！
