六个马达熔接机--信维OFS-80光纤熔接机

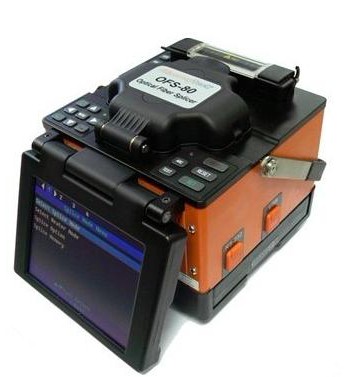

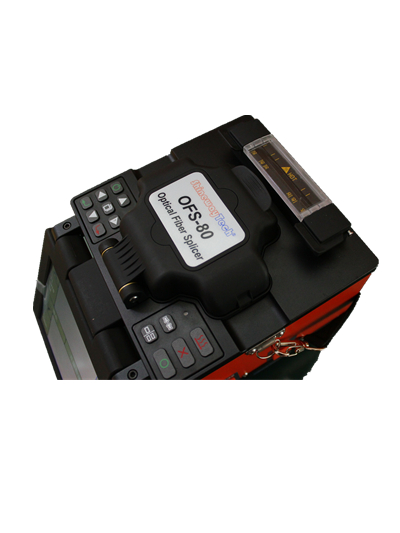

OFS-80 光纤熔接机
OFS-80系列采用了高速图像处理技术和特殊的精密定位技术，可以使光纤熔接的全过程在6秒自动完成，并且具有高质量的熔接效果。5.7英寸LCD 和双CMOS监视器完美配合，X&Y轴显示，使光纤熔接的各阶段一目了然。广泛适用于单模和多模的石英玻璃纤芯。
OFS-80系列还具有体积小、重量轻、交直流电源供电及可户外长时间操作等特点，适用于多种场合。特别适用于电信、广电、铁路、电力、军队等通信领域的光纤光缆工程和维护以及科研院所的教学与科研。
硬件设计特点：
●四合一光纤夹具
熔接时于固定各种类型光纤（裸纤、皮纤等类型的光纤）以及SOC快速热熔头，
方便用户进行光纤切割时确定切纤长度，以及放纤和熔接后热缩等操作。
●由ShinewayTech?独家提供的多功能工具箱。
除基本功能外，还具有专业工作台功能并配有配线盒，让户外的操作更专业。
●独特的电池模块与主机分离设计
不仅方便电池的维护及更换，同时户外工作时刻携带多块电池来增加熔接时间。
●特有的高强度LCD透明罩，保护显示屏。
●刚性便携背带设计便于悬挂作业。
●内置照明灯，方便黑暗环境和夜间操作。
●防风、防沙尘、防水、防震设计适应户外恶劣环境操作。
●显示屏可前后翻转，方便多角度观察。
软件设计特点：
●自动检测光纤端面、校准熔接位置、推算接续损耗以及温度压强补偿模式。
●防风罩打开和关闭时熔接过程会自动暂停和恢复模式。
技术指标:
熔接机系列
OFS-80
适用光纤
单模、多模、(ITU-T G.651), DS(ITU-T G.653), NZDS (ITU-T G.655， ITU-T G.657)等
涂覆层外径
80-150μm
包层外径
100-1000μm
光纤切割长度
涂覆层直径为0.25mm及以下的光纤：8-16mm;
涂覆层直径为0.25-1mm的光纤：16mm
平均熔接损耗
单模：0.02dB; 多模：0.01dB; DS/NZDS：0.04dB
光纤对准方式
六马达纤芯对准(PAS)
熔接时间
标准单模光纤：6秒
光纤数量
单根光纤
回损
≥60dB
熔接模式
60组预置/用户定义程序(单模和多模)
熔接损耗评价
有
放电校准模式
自动模式和手动模式
熔接损耗存储
5000个熔接结果
光纤显示
同时显示X和Y轴方向光纤图像; 当前日期时间; 当前工作状态
放大倍数
240x
观察方式
两个摄像机, 5.7寸可翻转彩色显示器
拉力试验值
2N
加热器
内置加热炉, 加热部分为一整体, U型槽设计充分加热
加热模式
可选1-60秒
加热时间
30秒
适用热缩管类型
60mm, 40mm等系列微型管
电源
内置锂电池(6600mAh);
电源适配器(AC输入：110-240V; DC输出：14.5-15V)
电池熔接及热缩次数
满电可熔接和加热150次
端口
RS-232 / USB
防风能力
最大风速为15m/s
其他功能
熔接过程暂停; 关闭防风罩自动熔接
工作温度
-10℃ ~ +50℃
存储温度
-20℃ ~ +70℃
相对湿度
0 to 95% (无结露)
先对高度
海拔0 ~ 5000m
重量
2.64Kg (不带电池), 3.15Kg (带电池)
尺寸(长×宽×高)
180×160×155mm
订购信息
标准配置：
主机、电源模块、光纤切割刀、米勒钳、皮线钳、电源线、备用电极(一对)、冷却架、显示屏保护盖、携带箱、RS232数据线、用户手册
