WD 510P VGA接口图形发生器
WD 510P VGA接口图形发生器

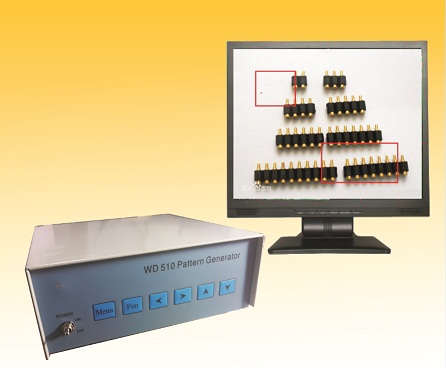

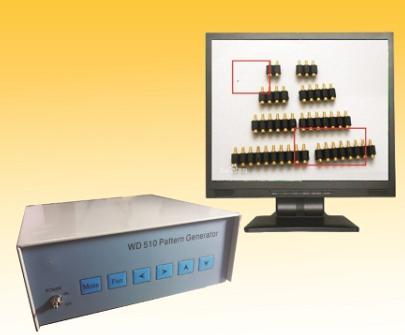

WD510P VGA 接口图形发生器是一种可产生1-2个可变比例的方框图形发生器，该发生器有2种工作模式，可通过菜单设定。输入模拟视频信号，输出为VGA信号可直接接驳电脑用VGA 显示器。本机提供很细的彩色矩形叠加在要观测的图像上，用于工业设备的精确定位指示。
显示的矩形框有8种颜色（白、黄、青、绿、紫、红、蓝、黑）可选，本机分辨率为1024X768，线的粗细为一个像素。矩形框的比例可以任意调节。
本机叠加的矩形根据需要可设定为单个矩形和2个矩形两种，通过菜单设定。
一、主要特点：
◆ 可产生1-2个可变比例的方框图。
◆ 每个图形可全屏任意移动。
◆ 每个图形的纵横比可以调节，调节速度可设定。
◆ 图形有8种颜色（白、黄、青、绿、紫、红、蓝、黑）可选。
◆ 图形的位置可以自动存储，开机自动调出，方便用户使用。
◆ 带有按键锁定功能，防止用户误操作。
二、主要参数：
（1） 视频输入为标准PAL或NTSC信号格式
（2） 图像采集分辨率：PAL720×576；
NTSC720×480
(3) 图像输出分辨率：1024×768（70Hz）；
(4) 输入接口： BNC 连接
(5) 输出接口： VGA D-SUB 15针
（6） 电源电压： 5V DC
(7) 电源功率 2.5W
（8） 机箱参考尺寸：210mm(宽)×100mm(纵)×70mm(高)
