电工套管弯曲试验机
一、电工套管弯曲试验机前言
电工套管弯曲试验机适用于绝缘电工套管等材料的弯曲试验，弯曲的总角度为180°，试验后，观察试样有无裂痕。符合GB/T14823.2《电气安装用导管 特殊要求一刚性绝缘材料平导管》、JG/T3050《建筑用绝缘 电工导管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求。
电工套管弯曲试验机能在一台设备上测试标准规定的三种导管，不需要更换成形模及弯曲型辊。且操作方便、直观可靠，因此，应用愈来愈广泛。
二、电工套管弯曲试验机技术参数
试样导管直径:16.20.25
成形模槽底半径:48mm 60mm 75mm
弯曲型辊中心轨迹半径:84 mm 105mm 131.25mm
成形模及弯曲型辊槽半径:8.1mm 10.1mm 12.6mm
弯曲型辊槽底直径:24mm 30mm 37.5mm
试样弯曲总角度:180°
外形尺寸:350×320×850mm
重量:30kg
三、电工套管弯曲试验机结构说明

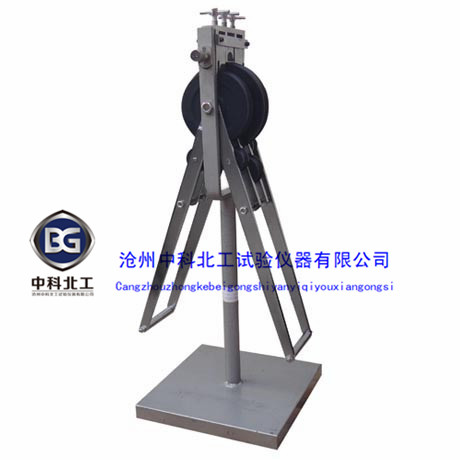

由底座、支架、成型模、弯曲型辊、夹紧装置等组成
四、电工套管弯曲试验机操作
4.1 放置平稳，表面擦拭干净。
4.2 试验前，先将弯曲辅助件插入每个试样中，弯曲辅助件可以是由无毛刺的，直径为1-2mm的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管最小内径小0.7-1mm）。或采用生产厂所推荐的弯曲辅助件。
4.3 将电工套管弯曲试验机两边的手柄抬起，根据不同直径的试样，选择相应的成形模（轮），将试样插入成形模和弯曲型辊（轮）之间，转动夹紧手柄，用夹紧装置轻轻夹在成形模的槽中。
4.4 将试样两边的手柄缓缓压下，使试样弯曲的总角度约为180°，以至在放开型辊时，试样所弯曲到90°角，在90°角这一位置上，应在不损坏试样及弯曲辅助件的情况下。
4.5 试验后，观察试样有无裂痕。
4.6 如试样不易取出，可拨出定位销，将夹紧装置转动一定角度后，取出试样。
4.7 试验结束后，将电工套管弯曲试验机擦拭干净，放在干燥处保存。
