产 品 说 明
HC9015电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它是一小型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带卡钳的接收机及连线构成。
一、工作原理简介
为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。
该仪器按下述原理工作：
发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的，电流卡钳被用作传感器，它带有一放大器并串联在电路中，卡钳钳住被测电缆，电流流过电缆产生的磁场在卡钳的线圈中感应出电压，该电压极性由电流方向和卡钳线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取相同正确的绕组方向，这就是卡钳上标有箭头的原因。卡钳上箭头的方向应指向电缆远端，卡钳线圈中感应的电压在表头中显示出来，如果卡钳按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向左偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。
二、仪器外型及功能介绍

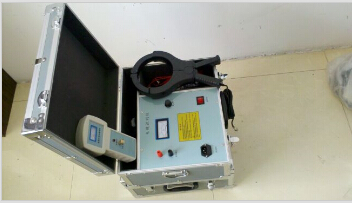

HL9015电缆识别仪主机及接收机外型如图1所示
图1 识别仪外型及功能图
主机外型尺寸：400mm×270mm×210mm
接收机外型尺寸：155mm×205mm×50mm
识别仪主机各部分功能如下：
1. 电源开关：控制整机电源通断。
2. 电源输入插座：用仪器所配专用电源线，输入50HZ、220V交流电源。仪器使用时，应独立使用三孔电源插座，插座接地线就近直接接地。
3. 保险座：仪器使用10A保险芯，损坏时应换同规格保险芯。
4. 黑接线柱：测试时，用配套黑色测试线（Ф4插头）插入此插孔，另一端测试夹接系统地。
5. 红接线柱：测试时，用配套红色测试线（Ф4插头）插入此插孔，另一端测试夹接被测电缆芯线。
6. 表头：指示输出电流大小。
7. 输出调节：用于调整主机电流大小，使用时根据测试电缆长短及接收器指示大小适当调节。顺时针旋转输出电流增大。
接收机各部分功能如下：
1. 电源开关：接收机电源接通与关断。
2. 幅度调节：顺时针旋转，接收机电表指示值增大，逆时针旋转，指示值变小。
3. 表头：指示输入信号幅度大小与极性。
4.
电源指示灯：电源开关接通时，指示灯亮。
