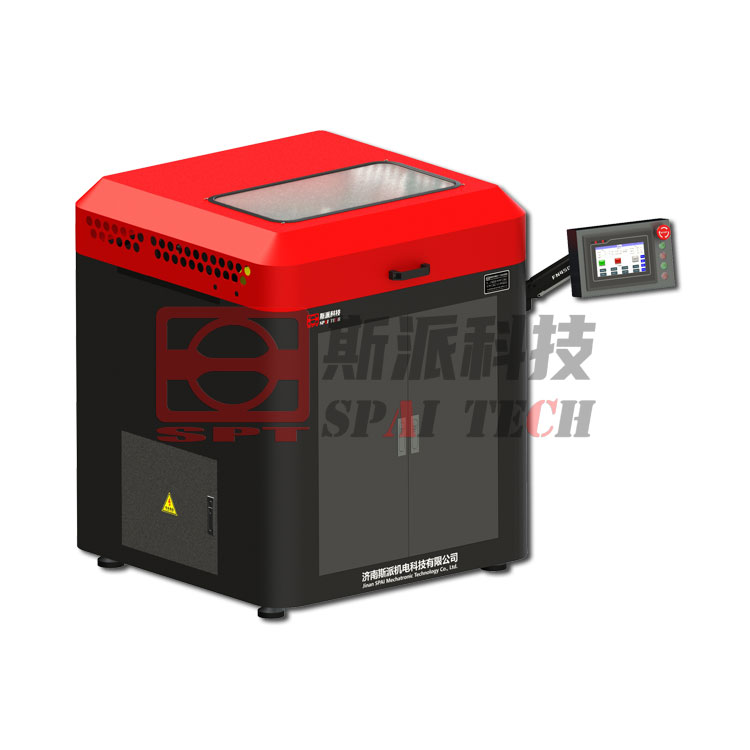

济南斯派辊筒式铝合金焊接接头弯曲试验机
辊筒式焊接接头弯曲试验机是我公司根据GB/T2653-2008《焊接接头弯曲试验方法》中的有关要求研发的一种新型专用试验设备，应用于铝合金和异种材料焊接接头的横向正弯背弯弯曲试验，完全替代传统的三点弯曲试验、V型模具弯曲试验。特别是在做异种材料焊接接头的弯曲试验时，三点弯曲试验方法存在明显的滑移问题，对弯曲试验结果造成较大的影响。而本机具有固定试样的夹具，试验时不会产生滑移现象，弯曲试验应变峰值比较平稳，试验结果更为合理。
本机采用了大功率减速电机驱动单元，取代了液压驱动系统，避免了空载时电机空转，降低了设备能耗；本机配有可更换式弯芯辊，方便更换不同弯曲直径的弯芯辊，以满足不同厚度试样弯曲试验要求；另外本机使用变频调速技术，方便对不同规格试样设置不同的弯曲速度，减少了弯曲试验过程中热影响。
本机控制系统采用PLC+大尺寸触摸屏的组合形式，操作方便并有效降低了使用成本。专用试验软件可进行弯曲角度、弯曲速度等参数设置并可实时显示弯曲角度，弯曲速度、弯曲扭矩等参数，并可实时显示弯曲角度-弯曲扭矩曲线，操作简单，方便直观。
本机具有多种安全防护措施，比如过载保护、防撞保护、防护罩闭合保护等，确保使用安全。
★适用标准
GB/T2653-2008《焊接接头弯曲试验方法》
ISO 5173:2009《Destructive tests on welds in metallic materials-Bend tests》
GB/T232-2010《金属材料 弯曲试验方法》
★技术参数
1、试样厚度：3～20mm；
2、试样宽度：10～50mm；
3、弯曲角度：0～180°(任意设定)；
4、弯曲速度：0～9°/s(无级可调)；
5、额度扭矩：5000N·m；
6、控制系统：PLC+7寸液晶触摸屏；
7、辊筒直径：用户定制(?9mm～?180mm)；
8、压辊直径：?60mm；
9、总 功 率：2.2kW；
10、电 源：三相四线 380V 50Hz；
11、外形尺寸：1000mm(L)×1000mm(W)×1200mm(H)；
12、重 量：约350kg。
