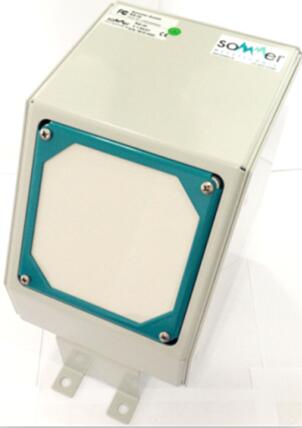

RG30 非接触式雷达测流设备

1.产品介绍

RG-30非接触流速测量实现快速、 稳定、准确测量河流流速。该设备自 带垂直角度修正传感器，可以在固定 安装盒移动过程中（例如索道）测得 可靠数据。另外，雷达传感器可以在 河流两用（可以输入与主流夹角）、 渠道、柔性缆道上测量流速。



2.特点和应用

非接触快速测量 宽范围测量流速 可以接触水或水淹没 易于安装

自动垂直角度补偿

可以调整水平夹角（与主流夹角）

方向可选（顺流、逆流）

抵消环境影响 高精度

可以调整测量间隔 适应高流速和低流速

接口： SDI-12，RS-485，Analog (模拟量) 低功耗

用户操作方便 小型、紧凑设计 防水标准：IP68

易于集成（可接入其他传感器）和升级



3.技术指标

产品类型：平板雷达（多阵元）

测量原理：多普勒

适应水流方向：顺流、逆流可选

河流/渠道类型可选：

1)极平缓一致水面

2)一般平缓河麵道

3)一般性河麵道

4)湍急性河流/渠道

5)极湍急性河麵道

6)飞溅性水流

适应气候条件：全天候工作，适合在暴雨和暴雪天气工作

控制方式：硬件触发、软件协议并行控制

雷达波段和频率：Ka波段；24.160 GHz (关键要求）

数据釆集时间：5到2408可调

测量间隔时间设定范围：

工作方式1: 8 s到5 h可调；

工作方式2:外部设备硬件触发；

工作方式3: RS485、SDI-12口命令；

一次测量中流速数据输出方式：

1)移动平均

2)去除大数平均

3)最小值平均

4)中值平均 雷达波束角：12°

雷达垂直方向角度调整范围：30-60° (自动补偿）

垂直角度自动跟踪分辨率和精度：分辨率0.1°;精度1°

雷达水平方向角度：可以设置

雷达探头距离水面距离：0.5 m到30 m

流速测量范围：0.15 m to 15 m/s

分辨率和误差：±0.02 m/s; ±1 %

模拟接口： 4-20 mA,可接入集成水位、温度、气象 环境等其它传感器

数字接口： RS232; RS-232 (TTL) ,RS-AS5A; RS485B (1200 Baud -115200 Baud); SDI-12(1200 Baud)

传输波特率：1200-192000

自动输出结果：流速、角度、信噪比和数据质量分析9个信号 质量子项）等、可设置多种ASCII码协议。

重启工作模式：

1)硬重启：去除缓存内上个测次所有历史数据，以新数据开始计算当前流速

2)软重启：缓存内保留上个测次所有历史数据结合新数据开 始计算当前流速

模拟调试功能：信号质量和噪声动态图形显示，便于最佳调整。

指挥和集成功能：

对于复杂性断面，可由一台主机指挥另二台同类型雷达流速传 感器工作，实现三台传感器联合同步工作。

电源：5.5-30VDC

电源保护：具有电源接错和过压保护功能 电流：最大130mA (测量时）

休眠时：小于1mA

工作温度：-35°C-f60°C

存储温度：-40°060°C

内置防雷标准：0.6kWPpp

野外防护等级：IP 68

同时符合以下工业标准（最关键要求）：

1)EMC EN 301489 -1 - 3; V1.6.1：无线设备和服务的电磁兼容(EMC)标准

2)SafetyEN60950-1：用于测试或验证资讯类产品安全标准

3)HealthEN62311：健康标准

4)R&TYE EN 300 440 -2 ; V1.2.1电磁兼容性和无线频谱物质

5)FCC美国联邦通信委员会认证

6)CE欧洲统一安全认证
