日本三丰SV系列CNC 表面粗糙度测量机
SV-M3000 CNC
? X1,Y和Z2轴的驱动速度最高可达200mm/秒，实现高速定位，满足多轮廓/多工件的测量任务。
? 通过X轴与Y轴方向二轴同步控制可进行倾斜平面测量。* 使用SV-3000CNC时，需要Y轴桌台(可选)。
? 配有??轴的机型，通过电动倾斜驱动装置可对水平或倾斜表面进行连续测量。
? 装配Y轴工作台的机型，可通过Y轴轴向定位，扩展到多工件测量。
? Z1-轴检出器可选择4mN或0.75mN的测量力。
? 所有连接电缆均纳入测量仪器，以消除测量过程中的不便之处。
? Z1轴检出器包含一个防撞安全装置，因此检出器触碰到工件或夹具时，机器将会自动停止运行。

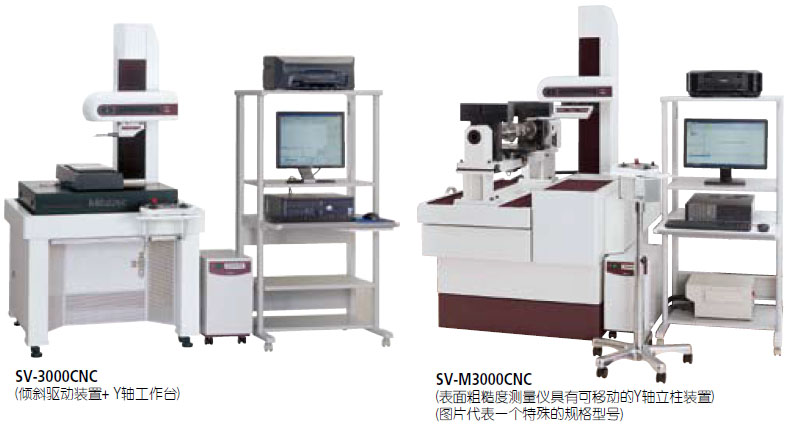

? 超级表面粗糙度测量仪SV-3000CNC(带可移动Y轴立柱装置的CNC表面粗糙度测量仪)可测量发动机组、机轴等大型/重型工件。
? 通过可选的外部控制功能(外部I /O)，可以实现PLC(可编程控制器)双向通讯(RS-232C)。
SV-3000CNC 规格
测量范围
200mm
分辨力
0.05μm
长度基准
反射型线性编码器
驱动速度
CNC型
最大200mm/s
操纵杆型
0 - 60mm/s
测量速度
0.02 - 2mm/s
测量方向
向后
直线度
0.5μm/200mm
行程范围
Z2 轴 (立柱, S型 )
300mm
Z2 轴 (立柱, H型)
500mm
分辨力
0.05μm
长度基准
反射型线性编码器
驱动速度
CNC型
最大200mm/s
操纵杆型
0 - 60mm/s
基座尺寸 (W×D)
750×600mm
基座材料
花岗岩
注： 虽然天然石材测量桌的外观各有不同，但材料的稳定性是值得信赖的。
测量范围
200mm
分辨力
0.05μm
长度基准
反射型线性编码器
驱动速度
CNC
最大200mm/s
操纵杆
0 - 50mm/s
测量速度
0.02 - 2mm/s
使用标准检出器
0.5μm/200mm
使用长程检出器
0.7μm/200mm
使用旋转型 检出器
上/下方向
0.5μm/200mm
前/后方向
0.7μm/200mm
测量范围
500mm
分辨力
0.05μm
长度基准
反射型线性编码器
驱动速度
CNC
最大200mm/s
操纵杆
0 - 50mm/s
测量范围
800mm
分辨力
0.05μm
长度基准
反射型线性编码器
驱动速度
CNC
最大200mm/s
操纵杆
0 - 50mm/s
测量速度
0.02 - 2mm/s
使用标准检出器
窄范围 0.5μm/50mm
宽范围 2μm/800mm
使用长程检出器
窄范围 0.7μm/50mm
宽范围 3μm/800mm
使用旋转型检出器 (上/下方向)
窄范围 0.7μm/50mm
宽范围 3μm/800mm
基座尺寸 (W×D)
600×1500mm
基座材料
钢
最大台面承重
300kg
日本三丰SV系列CNC 表面粗糙度测量机 超级粗糙度测量仪
表面粗糙度仪
X1 轴 (驱动部)
Z2 轴 (立柱)
SV-M3000CNC 规格
X1 轴 (驱动部)
直线度
Z2 轴 (立柱)
Y 轴
直线度
基座装置
