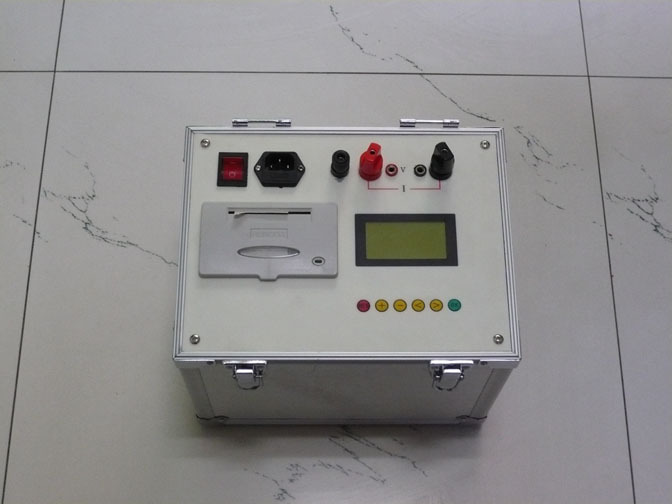

YHL-5004 回路电阻测试仪
一、概述
以前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量偏差大，掩盖了真实的接触电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证准确度。
本回路电阻测试仪采用微型单片机控制，人性化汉字界面显示，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备；其测试电流采用国家标准GB763推荐的100A/200A/300A/600A直流，可在100A/200A/300/600A电流（测试选择挡位）的情况下直接测得回路电阻或者接触电阻，首创测试时间设置!!!, 首创测试大电流断线自动识别!!!采用液晶显示测试电流值及测试电阻值，可以打印输出，具有232接口。该仪器测量准确、性能稳定，操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
二、技术性能及特点
1、测量范围：1-2000μΩ 分辨率：1μΩ或0.1μΩ
2、测量电流： 直流100A/200A/300A/600A（可转换）
3、测量精度： 0.5%±5个字
4、显示方式： 大屏幕汉字液晶
5、电源： AC220V 50Hz
6、最大输出电压： DC 10V
7、标准输出电流： DC 100A/200A/300A/600A
8、测试电流100A/200A（150A/300A）可现场转换（相应型号）。
9、本机电压/电流线不分方向，可任意接线。
10、测试时间设置范围：1―99S
11、首创测试大电流断线自动识别!!！
