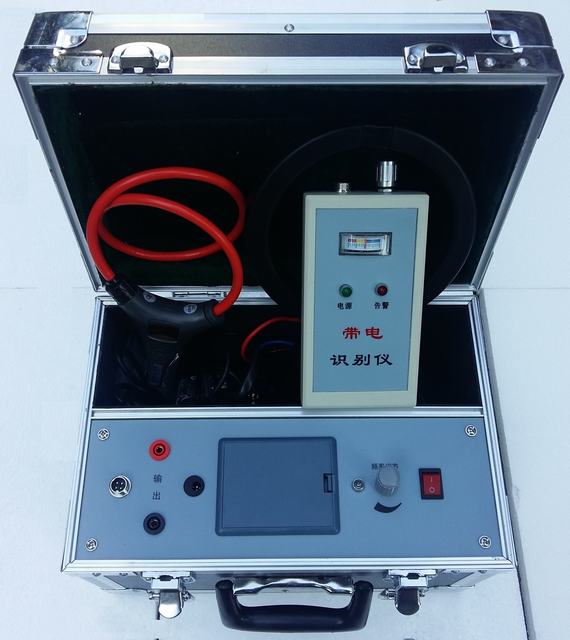

YDL-2137D带电电缆识别仪
一、 产品概述
本仪器是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题，参考国外先进技术，在电磁场理论的指导下，采用现代电子技术及工装工艺技术研制而成的。
本仪器主要用于现场多条电缆的准确识别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故，大大提高施工、维修效率，是普通电缆识别仪的升级换代产品。本仪器采用市电或者干电池工作，体积及小，重量轻，采用柔性线圈采样，更方便现场操作使用！
二、主要功能特点
1、采用柔性线圈采样，便于在电缆缝隙操作
2、方向、幅度双判断识别准确无误
3、带电电缆识别，停电电缆识别二合一
4、仪器采用干电池(或交流220V)工作，安全、简便
5、大识别钳口适合各种电缆
操作极为简单
6、指示清楚直观
7、主、辅件便携、美观、手感好
8、信号输出频率可调
9、接收机灵敏度可调
10、整机体积小、重量轻
仪器占地面积小于A4纸
11、超强的抗干扰能力
12、电缆接地电阻范围宽
三、主要技术指标
1、测试钳口闭合时内径≥125mm
2、测试钳口打开时内径≥140mm
3、柔性线圈直径≥200mm
4、输出脉冲电流峰值≤120A
5、输出脉冲电压峰值≤1000V
6、识别仪信号源使用4节5号碱性
7、电池连续工作时间≤4小时
8、接收器使用 9V 层叠电池（每节电池连续工作时间≤8h）
9、整个回路电阻（含两端接地电阻）≤100Ω
10、识别方式：以表针摆动方向或摆动幅度来判断
11、仪器重量：约3.8kg
12、仪器外形尺寸：300×200×200
