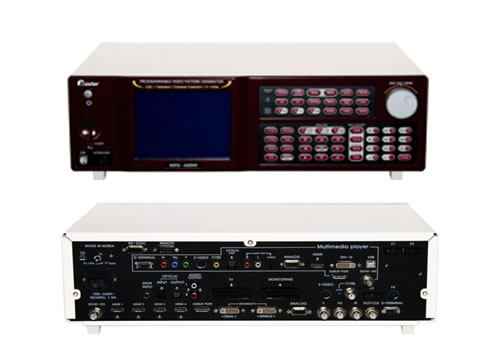

韩国masteMSPG-4600MT可编程高清视频信号发生器

 l  HDMI 1.3版本(MediaPlayer HDMI 1.2版本)

l  支持CEC，DEEP COLOR、xvYCC功能。

l  模拟信号和数字信号（双联）带宽330MHz

l  支持HDMI HDCP，Teletext、V-Chip、Closed caption

l  媒体播放功能

l  Displayport支持1.1A版本

l  HD-SDI支持



l 产品特点



1) 可检测高清晰度显示器

§   模拟频率范围：8~330MHz

§   数字单联频率范围：25~165MHz

§   数字双联频率范围：25~330MHz

§   图片最大显示 : 2048x2048 BIT MAP 可存储60张图片
下载时间：0.3秒、像素1080P



2) 模拟信号和数字信号同时输出

§   BNC、D-Sub和DVI-I同时输出



§   DVI-I 数字输出（支持单联&双联）3) 有丰富的测试图片和特殊图片

§   存有其本图片(Character、Color、Bar、Cross Hatch、Gray Scale，综合图片等500多种)加上特殊图片（Image，Image Moving Pattern等）。各个图片可随心所欲得合成并编辑。

§

4) 简便的操作方法

§   使用遥控键盘可操作任意的PATTER、TIMING和指定的功能组合。

§   可编辑TIMING和PATTEN组合一个组，并可扫描播放

可编辑任意的TIMING和PATTER组成FUNCTION GROUP(1～99)和SCAN GROUP(1～99)，并可调用。



5) 数字输出

§   使用了SIL170（Panel link） IC。可输出数字单联、双联信号和模拟信号，并支持HDCP(HIGH-BANDWIDTH DIGITAL CONTENT PROTECTION)功能。

§   使用了SIL9134（Panel link） IC。可输出HDMI 1.3版本，并支持HDCP功能。



6) D-TV信号输出

§   1080p、1080i、720p、483p、480i、576p、576i等ATSC及DVB格式

§   1080p、1080i、720p、483p、480i等D5格式



7) 电脑下载功能

§   可以用电脑下载系统软件。



8) Displayport输出

§   应用电脑用接口，根据VESA标准標研发。DISPLAY R,G,B 信号和声音信号全部用打包的方式传送。最大输出WQXGA/10bit(30inch基准)。



9) SDI输出

§   输出广播用信号格式(YcbCr4:2:2)，可检测广播设备和电视机。



10) NTSC、PAL、SECAM 输出

§   NTSC-M、NTSC-J、NTSC-4.43

§   PAL-B/D/G/H/I、PAL-M、PAL-60

§   SECAM



11) SCART 21针欧洲标准电视接口输出

§   可调16:9、4:3画面比率

§   支持Y/C输出

§   SCART IN/OUT自动和手动、１ROOP自动12) 内部声音输出

§   支持Mono & Swap & Sweep & Fix & Up & Down模式



13) S/PDIF输入

§   接收数字音频信号之后从HDMI端口输出



14) 光声音输入输出

§   接收光声音信号之后从HDMI端口输出



15) 媒体播放器的功能

§   此功能在信号发生器里兼并了DVD影像测试，在生产线上影像测试环节中减少了换仪器的繁杂过程。
