PWM信号转4-20mA信号隔离变送器

PWM信号转4-20mA信号隔离变送器

维君瑞PWM脉宽调制信号输入模拟信号输出隔离变送器

该PWM信号转电流产品应用广泛，可用于单片机输出的PWM信号的隔离转换和DA转换，也可以用于LED调光和照明控制。

http://www.wayjun.cn/ProductShow.asp?Id=327

PWM信号转电流主要特性:

>>精度等级：0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC（范围±10%）

>>PWM脉宽调制信号输入: 50Hz~100KHz

>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>标准DIN35 导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>数字信号转模拟信号，DA变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场特殊信号隔离及变换

>>PWM信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

>>脉宽测量

产品选型表：

DIN11 IAP – PWM□ - P□ - V/A□

选型举例：

例1：输入信号:100Hz PWM 供电电源:24V 输出信号:4-20mA 型号:DIN11 IAP PWM2-P1-A4

例2：输入信号: 5KHz PWM 供电电源:12V 输出信号:0-10V 型号:DIN11 IAP PWM3-P2-V2

例3：输入信号: 20KHz PWM 供电电源:24V 输出信号:4-20mA 型号:DIN11 IAP PWM4-P1-A4

PWM信号转电压产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

Lead Temperature （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

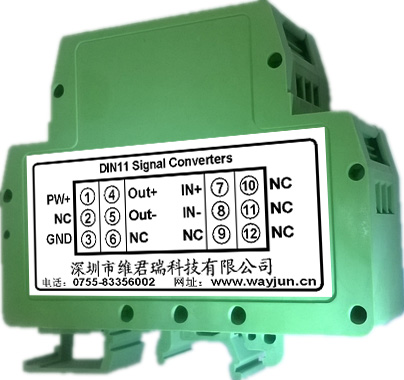

引脚定义：
