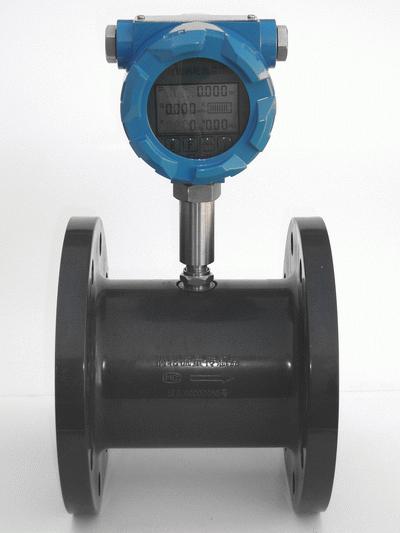

广州空调水流量计.冷冻水流量计.污水流量传感器
一、概述：
1、LWGY型涡轮流量传感器(以下简称传感器)与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、造纸等行业。因传感器全部采用非金
属材料(UPVC)在水处理行业上使用尤为适用。是流量计量和节能的理想仪表。
2、传感器适用于无纤维、颗粒等杂质的液体。
3、检定证书给出的仪表系数，适用于介质在工作温度下的粘度小于5×10-6m2/S的情况。对于大于5×10-6m2/S的液体，要对传感器进行实液标定后，更新的仪表系用。
4、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，在订货中加以说明。
二、工作原理：
被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。
在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：K=f / Q或K＝V / N
式中：f－流量信号频率(Hz)；
Q－体积流量(m3/h或L/h)；
N－脉冲数；
V－体积总量(m3/L)；
每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌更改K值。
三、主要技术参数：
1、基本参数(如下表)
型号规格 公称通径DN（mm） 始动流量
（m3/h） 流量范围（m3/h） 安装形式 L D d 孔数个
LWGY-40S 40 0.2 0.6-20 法兰 140 φ110 φ18 4
LWGY-50S 50 0.3 1-40 法兰 150 φ125 φ18 4
LWGY-80S 80 0.8 7-100 法兰 160 φ160 φ18 8
LWGY-100S 100 1.5 10-200 法兰 180 φ180 φ18 8
2、准确度：1.0级、0.5级
3、使用条件：
1）环境温度：-20～+50℃
2）相对湿度：5％～95％
3）介质温度：-20～+80℃
4）防爆等级：ibⅡBT4
4、介质压力：1.0Mpa
5、输出方式：脉冲输出或4～20mA两线制
6、传输距离：传感器至显示仪表的距离可达1km
四、标记的含义：
1、LWGY－S：脉冲输出（5～24V供电）
2、LWGB－S：4～20mA两线制变送输出（24V供电）
3、LWY－S： 现场显示瞬时流量及累计量最大耗电电流25uA
五、特点：
1、流量范围宽，最大量程比可达到1：50
2、全部采用非金属材料（UPVC）
3、现场显示最大耗电电流为25uA
