RLC三相交流负载箱

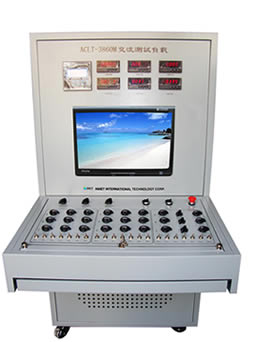

RLC三相交流负载箱ACLT-3860M：阻性负载210K，感性负载210K，容性负载210K；
RLC三相交流负载箱ACLT-3803M：阻性负载33K，感性负载33K，容性负载33K；
RLC三相交流负载箱ACLT-3830M：阻性负载110K，感性负载110K，容性负载110K；
ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。
ACLT并网逆变器试验检测装置完全满足并网逆变器产品在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
一、RLC三相交流负载箱的突出应用：
1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。
2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。
3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。
4、应用于使用单位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，
并精确提供检测报告。
5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。
二、RLC三相交流负载箱的主要功能：
(1)  ABC三相感性电流及ABC三相容性电流值直接分别独立显示于控制面板，谐振点症状直接显示于面板上。
(2)  阻性负载、感性负载及容性负载的最小分辨率为10W，可精确模拟交流谐振发生及满足逆变器调试检测需要。
(3)  ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。
(4)  ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下精确调节交流谐振点。
(5)  可根据性能参数检测要求，可以通过操作面板或远程控制台设置相应的功率，任意组合、设定放电功率。
(6)  主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。
(7)  采用LCD液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。可以将测量数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能。
(8)  新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
(9)  功率输入采用分段式开关控制。负载采用耗能方式工作，散热采用强制风冷方式。
(10)  检测过程的测量数据可以记录并保存到远程PC机上（控制室）。
(11)  配备后台分析软件，测量数据可以导成WORD和EXCLE格式的检测报告。
(12)  ABC三相电压、ABC三相电流具有最大值、最小值自动记录存储功能；
(13)  主机具有电压谐波检测功能，具有电流谐波检测功能，能以柱状图方式直观显示谐波含量。
(14)  满足三相380V并网逆变器性能检测需要，同时满足单相220V小功率并网逆变器测试需要。
(15)  可以远程控制并调节RLC功率负荷（控制室操作台上调节），也可以在主机上直接控制调节功率。
(16)  三相电压不平衡，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。
三、RLC三相交流负载箱的技术参数：
(1)  主机由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。
(2)  三部分负载由三相RLC独立旋转组合控制及拨动开关分段控制：
ACLT-3860M阻性、感性、容性负载功率分别是210K，满足200KW以下并网逆变器的孤岛保护功能检测：
阻性负载：分相独立控制0.01－0.09kW,　0.1-0.9  kW,　1-9  kW（A相、B相、C相分别有三只10档旋转组合开关，共九只开关）；10kW、10kW、20kW、20kW、20kW、50kW、50kW（七只拨动开关），合计：209.97  KW；
