WF160A计数器使用说明
技术特点

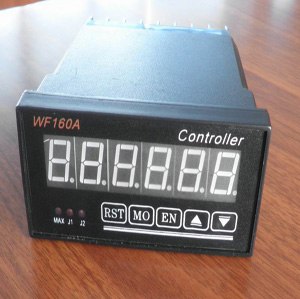

WF160A型光栅表是一个六位显示的位置、控制、显示模块。可广范应用于工业控制领域。
◆    国际通用的96×48×115mm标准机箱，六位0.56英寸数码管显示。
◆    输入A和输入B构成双输入端，可识别相位为90度的脉冲编码器信号。
◆    设定两个控制值，两路继电器输出，可用于控制或报警。
◆    可选4种继电器输出方式。
◆    可设定自动延时复位时间，实现自动延时复位功能。
◆    峰值显示功能。
◆    参数设定密码保护功能。
◆    当前计数值、设定值掉电不丢失。
◆    可设定倍率，确定输入脉冲与显示值之间的比例关系。
◆    外接传感器：角、线位移光栅传感器，给传感器提供5V(100mA)、12V(100mA)供电。其它电压可定制。
◆    计数倍率：单倍频、双倍频、四倍频可选（倍率值为1.000时为四倍频）。
◆    差补功能：可设定1个插值基点，从而实现线性差补功能。
技术参数
◆    供电电压：AC220V  50Hz
◆    输入阻抗：10K
◆    脉冲频率：≤100K
◆    倍率范围：0.000~999.999
◆    显示范围：-199999~199999
◆    脉冲电平：低电平：-50V~0.5V    高电平：0.5~50V
◆    脉冲宽度：最小10us
◆    触点容量：AC220V3A    DC24V5A
◆    安装方式：卡入式
◆    开孔尺寸：92×43.  5mm
◆    环境温度：-10℃~50℃
参数说明
    Pn000：小数点的位置（显示值中小数位数）。默认值为3。
    Pn001：计数倍率。是确定输入脉冲与显示值之间的比例关系。范围：0.000~999.999。默认为1.000。
    Pn002：上限值。是使上继电器动作的计数值。
    Pn003：下限值。是使下继电器动作的计数值。
    Pn004：计数方向。默认值为0，表示正向计数。如出现显示值方向与实际方向相反情况时，可通过调整该参数使其一致。
    Pn005：初始值。即前次断电时自动保存的显示值。开机后，显示值=初始值+计数值。默认值为0。
    Pn006：参数保护密码。非零时，参数受到密码保护，必须输入正确的密码才能进入参数页，进行参数的修改。默认值为0。
    Pn007：继电器输出方式，默认值为0。
    Pn008：自动复位时间。当该参数不为0时，当显示值≥Pn002时，延时设定时间后，显示值自动清零。默认值为0，关闭该功能。设定时间最小单位：0.1S。
Pn009：差补值0。
Pn010：差补基数。计算公式为：显示值=实测值*Pn009/Pn010；
Pn011：4mA输出对应数值。
Pn012：20mA输出对应数值。
Pn013：4mA电流偏移调节（0~1000），缺省值58
Pn014：20mA电流调节系数：800~1200。缺省值1000.
Pn019：恢复出厂设置。输入数值123，仪表恢复出厂设置。
接线图





信号名称    O11    O12    O13    O21    O22    O23    S-    S+
上排端子    9    10    11    12    13    14    15    16
下排端子    1    2    3    4    5    6    7    8
信号名称    220VAC    +12V    GND    +5V    A    B    Z

操作说明
1．在无密码保护时
1)    按下功能键（MO）2秒以上，进入参数设定状态，屏幕显示第一个参数Pn000，如果想设定后面的参数，可按功能键（MO），则参数依次递增，循环显示，直到你想要修改的参数Pn0XX；
2)    当屏幕显示参数Pn0XX后，按下确定键（En）进入Pn0XX的参数设定状态，屏幕会显示原设定值，并且末位为闪烁状态；
3)    要修改值，确定当前修改位为闪烁位，如果不是，可通过按功能键（MO）从右到左依次循环改变闪烁位的位置，通过↑↓键来改变数值，数值从0到9循环；
4)    设定好参数后，按下确定键（En）跳出对参数Pn0XX的设定，回到1）的状态。
5)    在屏幕显示Pn0XX时，按复位键（RST）可跳出设定状态，回到工作状态。
6)    接线说明：011  、012、013为一组继电器，021、022、023为一组继电器，S为485输出口，或则为4-20MA输出口，其他接线见接线图
2．在有密码保护时
按下功能键，屏幕显示PASS，进入密码输入状态。此时再按确定键（En），最低位闪烁，参照上述的操作，输入正确的密码，按确定键（En）确认，程序进入参数设定状态。如果密码输入有误或按了复位键，则程序回到工作状态。
峰值功能
在工作状态下，按↓键，则MAX指示灯亮，显示值始终显示计数峰值。再次按↓键，则MAX指示灯熄灭，退出峰值状态。
