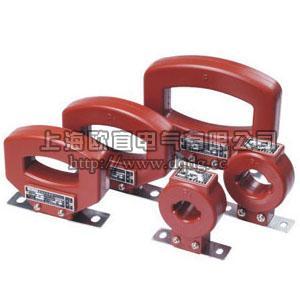

LMZ1-0.5电流互感器

LMZ1-0.5电流互感器

;

一、LMZ1-0.5适用范围

LMZ1-0.5电流互感器 为穿心母线型电流互感器，供额定频率为50HZ，电压为0.5KV及以下的交流线路中测量电流、电能及继电保护之用。

二、标准与认证

国家标准 ：GB 1208-2006
认证证书 ：CMC浙制03820196


三、结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕;
中间窗口供母线穿绕使用，下部有底座，供固定安装之用;
本型互感器外部为不饱和树脂绝缘浇注而成.


四、主要技术参数

准确级 ：0.5级
额定电压 ：0.66KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。


五、使用环境条件

LMZ1-0.5主要场所 ：户内
环境温度 ：-5～+40℃
环境湿度 ：相对湿度不大于80% ；
海拔 ：不超过1000m
大气条件 ：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。



准确级	额定电压	额定一次电流	额定二次电流	额定负荷	耐压
0.2级、0.5级、0.5S级	0.5KV	5-3000A	5A	（见表1）	3KV/1min

表1：LMZJ1-0.5额定负荷

型号	电流比（A）	穿心匝数（匝）	额定负荷（VA）
			0.2级	0.5级	0.5S级
LMZJ1-0.5	30	5	5-3.75	5-3.75	5-3.75
	50	3	5-3.75	5-3.75	5-3.75
	75	2	5-3.75	5-3.75	5-3.75
	100	2	5-3.75	5-3.75	5-3.75
	150	1	5-3.75	5-3.75	5-3.75
	200	1	5-3.75	5-3.75	5-3.75
	250、300	1	5-3.75	5-3.75	5-3.75
	400、500	1	5-3.75	5-3.75	5-3.75
	600-1200	1	10-3.75	10-3.75	10-3.75
	1500-2500	1	15-3.75	15-3.75	15-3.75
	3000	1	20-3.75	20-3.75	20-3.75



六、LMZ1-0.5型电流互感器的型号含义、外形及安装尺寸图



产品名称：LMZ1-0.5电流互感器

型号：LMZ1-0.5

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LMZ1-0.5电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
