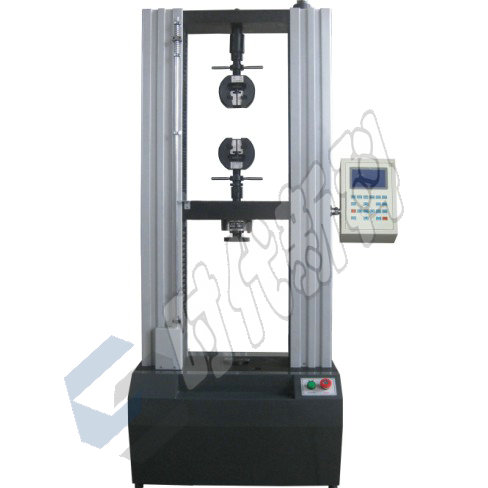

WDS-100数显电子万能试验机 济南试验机价格
、数显式电子万能试验机(门式)的主要用途
本款试验机可对金属、非金属及复合材料进行力学性能测试和分析研究，被广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
可以根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后，用其进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，也可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
二、数显式电子万能试验机(门式)的主机结构
该机采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组成门式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。
三、数显式电子万能试验机(门式) 的综合性测试平台
本机单片机作为硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。
四、数显式电子万能试验机(门式) 试验力测量：
负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量。
五、数显式电子万能试验机(门式)的位移测量：
采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
六、数显式电子万能试验机(门式) 的变形测量系统
可根据试验标准的要求来选配大变形测量系统
七、数显式电子万能试验机(门式) 的保护装置
根据不同的试验，可调节限位保护开关位置，最有效防止夹具对撞。具有过载、过流、漏电等保护功能。
八、详细参数：
备注：以上参数仅供参考，详细参数请以真实设备为主！
产品名称
数显式控制电子万能试验机（门式框架结构）
产品型号
WDS-5
WDS-10
WDS-20
WDS-50
WDS-100
结构形式
门式结构
最大试验力（KN）
5
10
20
50
100
试验力级别
1级
试验力测量范围
2%--100%FS
试验力示值相对误差
≤示值的±1%
力分辨率
1/500000
位移测量装置
光电编码器
位移示值相对误差
≤示值的±1%
位移分辨率（mm）
0.01
位移速率调节范（mm/min）
0.05-500无极调速
安全保护装置
机械限位保护和软件过载保护
有效拉伸空间（mm）
650
有效压缩空间（mm）
600
有效试验宽度（mm）
350
350
350
400
450
楔形夹具夹持方式
手动加紧/液压自动加紧
压缩附具(mm)
压盘直径φ120或定制
主机外形尺寸（mm）
690×380×1650
690×380×1650
690×380×1650
755×355×1780
825×600×1950
主机电源
0.5KW/AC220V±10%
0.5KW/AC220V±10%
0.5KW/AC220V±10%
0.75KW/AC220V±10%
1KW/AC380V±10%
主机重量（KG）
320
320
340
420
560
