松下原装正品数字光纤传感器FX-101-CC2

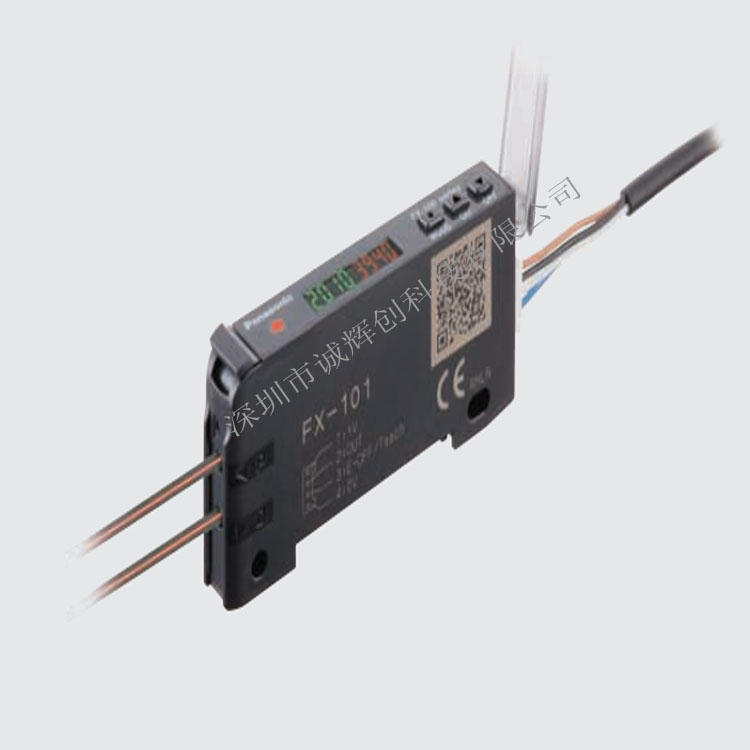

松下数字光纤传感器FX-101-CC2

特点

使用方便的2个数字画面

备有2个数字画面，可以同时确认基准值、入光量，以及进行各种设定时，发挥极强的操作性。

使用市售连接器削减加工准备时间＆维护型号

使用市售连接器，因此可大幅削减购买传感器后的连接器加工费和加工的准备时间。可使数字压力传感器DP-100系列、微型光电传感器PM-64系列和连接器零部件通用。

有效节省空间 宽9mm的细长规格

宽度为9mm的细长规格。比现有光纤传感器更薄。单台使用时差异不大，但使用多台时差异就会非常显著。

提高长期稳定性

投光元件采用松下神视制数字光纤传感器标准规格的“4元素发光二极体”。可确保长期稳定的投光量。

规格详细

项目                              内容



订货产品号:                        FX-101-CC2

型号:                              FX-101-CC2

特点:                             以低成本实现出色的操作性与功能性

电源电压 :                        12～24V DC±10％ 脉动P-P10％以下

消耗功率:                         通常时：720mW以下(电源电压24V时、消耗电流30mA以下)ECO模式时：600mW以下(电源电压24V时、消耗电流25mA以下)

输出:                          NPN开路集电极晶体管

最大流入电流：100mA
外加电压：30V DC以下(输出和0V之间)
剩余电压：1.5V以下(流入电流为100mA时)

输出:输出动作 :                可用SET模式切换入光时ON/非入光时ON

输出:短路保护:                 配备

外部输入:                     NPN无触点输入
信号条件
High：+8V～+V DC或断开
Low：0～+2V DC(源电流0.5mA以下)
输入阻抗：约10kΩ

反应时间 :                    投光频率0：250μs以下(出厂状态)
投光频率1：450μs以下
投光频率2：500μs以下
投光频率3：600μs以下

灵敏度设定方法:               2点教导/限定教导/全自动教导

工作状态指示灯:               橙色LED(输出ON时亮起)

数值显示:                     4位(绿色)+4位(红色)LCD显示

设定灵敏度微调功能:           配备

定时器功能:                  接通延迟定时器/断开延迟定时器 可调节有效或无效[定时器时间：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms]

投光量可调节功能:             3个等级＋自动设定(从2007年12月生产的部分起)

防干扰功能 :                  配备 可调节有效或无效

耐环境性:使用环境温度:        -10～+55℃(4～7台贴近安装时：-10～+50℃、8～16台贴近安装时：-10～+45℃)(注意不可结露、结冰)、存储时：-20～+70℃

耐环境性:使用环境湿度 :       35～85％RH、存储时：35～85％RH

耐环境性:使用环境照明度:      白炽灯：受光面照明度3,000Rx以下

耐环境性:耐电压 :             AC1,000V 1分钟 所有电源连接端子与外壳之间(注)：耐电压和绝缘电阻值仅适用于放大器单件。

耐环境性:绝缘电阻:           所有电源连接端子与外壳之间、20MΩ以上、基于DC250V的高阻表(注)：耐电压和绝缘电阻值              仅适用于放大器单件。

耐环境性:耐振动:            频率10～150Hz 双振幅0.75mm X,Y和各2小时

耐环境性:耐冲击:             加速度98m/s2(约10G) X,Y和Z方向各5次

投光元件(调制式) :           红色LED(投光波峰波长：643nm)

材质:                       外壳保护罩：聚碳酸酯
按键开关：聚碳酸酯
光纤锁杆：PBT

连接方式:                   连接器连接式
(注)：型号名末尾没有“-CC2”的机型不附带连接器电缆(CN-14A-C2)。请务必使用另售的带连接器电缆CN-14A(-R)-C□、连接器CN-14A或日本压接端子制造株式会社生产的连接器(触头：SPHD-001T-P0.5、外壳：PAP-04V-S)。

配线长度:                  0.3mm2以上的电缆全长可延长至100m

重量 :                     本体重量：约15g   包装重量：约75g

附属品:                    CN-14A-C2(带连接器电缆、长2m)：1根
