C封装交流电源滤波器
C封装交流电源滤波器
◆ 产品特点: 能有效抑制电磁干扰（EMI）沿电源线的传导，双向可逆，既能有效防护设备免受来自电网的电磁干扰，又能防止设备向电网发射电磁噪声，常规通用，高性价比，结构紧凑，安装方便。
◆ 额定工作电流6A, 可承受4―8倍的瞬间过电流，用于功率1200W以下的电力电子设备。
◆ 经济型滤波器，单级常规通用，高性价比，结构紧凑，安装方便。
◆ 使用场合：用于各种电力电子设备，电子测量仪器。
◆ 技术参数：
额定电压 Rated
Voltage
120/250VAC
额定电流 Rated
Current
6A
工作频率 Operating
Frequency
50/60Hz
耐压试验 Test
Voltage
线—线 Line to line
1768VDC
1min
线—地 Line to ground
2000VAC
1min
大漏电流Leakage current
0.3mA(250VAC@50Hz)
温度范围 Temperature Range
-25--+85℃
端接方式 Termination
Methods
输入端 Input
输出端 Output
UL1015 18号电源线
UL1015 18号电源线
◆ 插入损耗 Insertion
Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured
in 50 ohm system ,as GB7343 or CISPR NO.17
插入损耗 （dB）
频率（MHz）
0.01
0.05
0.10
0.15
0.5
1.0
5.0
10
20
30
共 模
10
21
30
34
36
53
49
52
56
51
差 模
4
9
15
18
28
33
55
57
52
50

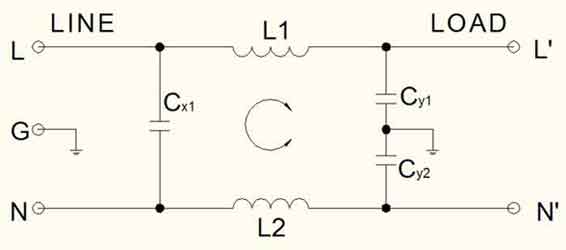

◆ 电路类型

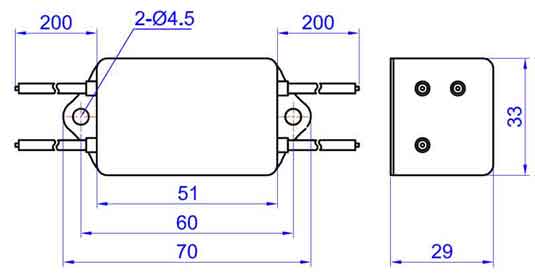

◆ 外形尺寸（封装）
◆ 安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
◆ 参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
