5.5/7.5kW变频器输出端EMC滤波器
5.5/7.5kW变频器输出端EMC滤波器
◆ 产品特点: 电机驱动系统EMC滤波器，用于变频器的输出端，有效抑制变频器对电机的电磁干扰；抑制dv/dt值及尖锋电压，延长电机寿命；通过减少骚扰的电磁耦合和对地的分布电流来减少对邻近电子测量与控制系统的电磁干扰，改善EMC环境；有效保护马达，提高系统可靠性；使用范围宽，工作电流从1A到1200A,可为不同功率的变频器配套。
◆ 使用场合：用于5.5/7.5kW变频器输出端。
◆ 技术参数：
额定电压 Rated
Voltage
250/440VAC
额定电流 Rated
Current
20A
对应变频器功率
5.5/7.5kW
工作频率 Operating
Frequency
50/60Hz
耐压试验 Test
Voltage
线—线 Line to line
2250VDC
1min
线—地 Line to ground
2700VDC
1min
大漏电流Leakage current
2.5mA(250VAC@50Hz)
温度范围 Temperature Range
-25--+85℃
端接方式 Termination
Methods
输入端 Input
输出端 Output
M6铜螺栓
M6铜螺栓
◆ 电路类型

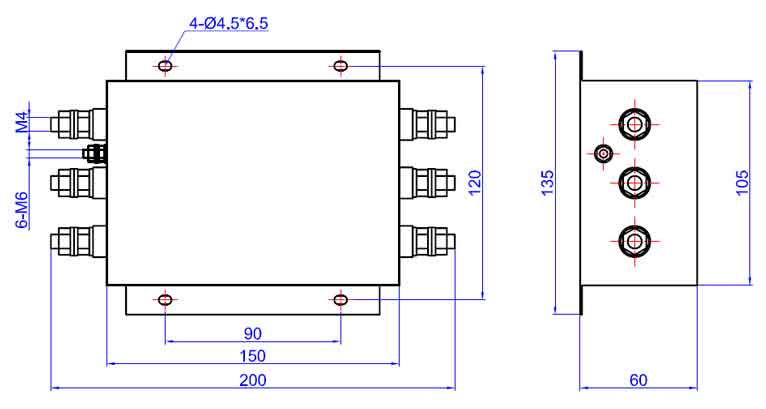

◆ 外形尺寸（封装）
◆ 使用中的注意事项：
1变频器的输出端不允许接入滤波电容器；
2当输出滤波器是由LC电路构成时，滤波器内接电容的一侧必须与电机侧相接。
◆ 参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
国内专业的变频器EMI治理厂家，专业的变频器滤波器生产制造厂家，北京天工通宇科技有限公司。我公司生产的变频器输出端EMC滤波器，选用新型软磁材料，结构合理，优异的高频滤波性能。用于变频器的输出端，能有效抑制变频器输出端产生的射频干扰。
