FDC03系列直流馈通滤波器、穿心电容
FDC03系列直流馈通滤波器、穿心电容
◆ 产品特点: 用于信号线、数据线和直流电源线的高频电磁干扰滤波，优异高频干扰抑制特性，有效滤波范围可达10GHz，能有效抑制高频脉冲干扰。既能防止设备内的噪声电流耦合到电缆上，借助电缆传导辐射；也能防止外界环境的电磁干扰EMI在电缆上感应的噪声侵入设备。容量从100pF到3300pF。
◆ 安装特点：安装在金属面板上，金属面板隔离I/O端一周，面板既做滤波器接地又起到隔离滤波器输入、输出端耦合的作用；螺纹安装并且使用弹垫。
◆ 技术参数：
型号
电容量
额定电压（UR）
电容组别
通用参数
FDC03-200-101
100pF
200VDC
X7R
a.绝缘电阻 Ri≥1×1010Ω
b.介质损耗 tgδ≤3.0%
c.耐压试验 UT=2.5
UR,3s
d.额定电流 7A
e.容量偏差 ±20%
f.温度范围 -55℃～+85℃
FDC03-200-471
470pF
FDC03-200-102
1000pF
FDC03-200-202
2000pF
FDC03-200-332
3300pF
FDC03-200-472
4700pF
FDC03-200-682
6800pF
FDC03-200-103
10000pF
◆ 电路原理图
请百度北京天工通宇科技有限公司，登录公司官网查询。

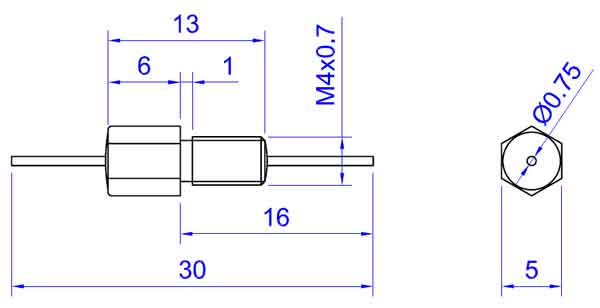

◆ 外形尺寸（封装）
◆ 插入损耗 （50Ω测量系统,GB7343/CISPR NO.17出版物）
插入损耗 Insertion
Loss in dB
频率（MHz）
容 量
0.01
0.10
1.0
10
100.0
300
500
1000
10,000
100pF
―
―
―
―
5
12
18
22
41
470pF
―
―
―
2
19
26
31
35
56
1000pF
―
―
―
4
23
33
38
43
60
2000pF
―
―
1
10
30
38
42
50
60
3300pF
―
―
2
16
33
41
46
53
60
4700pF
―
―
2
17
36
46
52
55
60
6800pF
―
―
3
19
39
50
53
57
60
10,000pF
―
―
5
22
41
51
58
60
61
◆ 参考标准
[1]
GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2]
GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3]
UL1283―1984 电磁干扰滤波器安全标准
